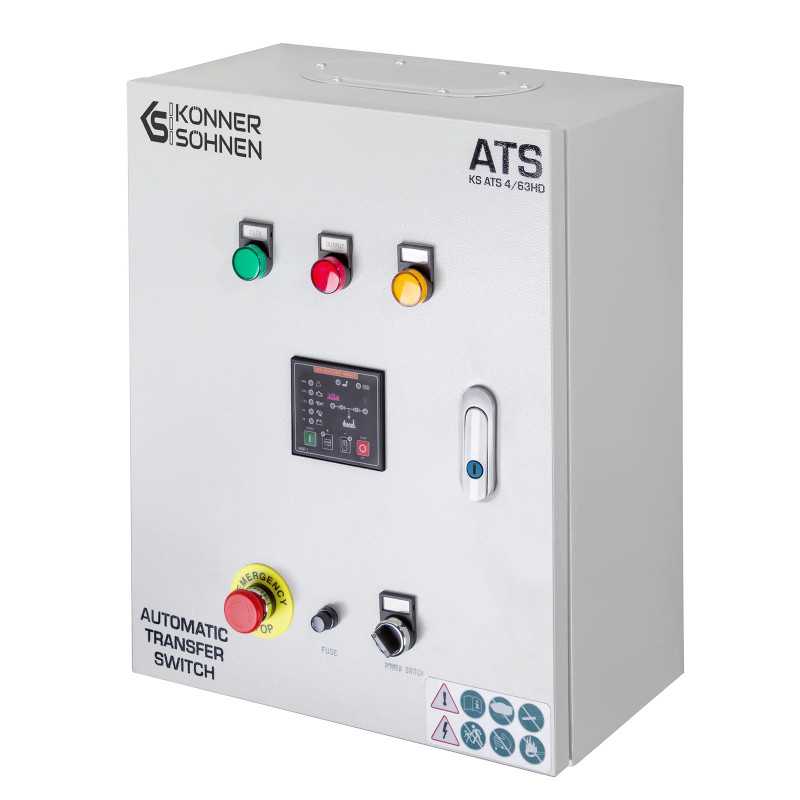

Cópia do bloco de alimentação automática de reserva Könner & Söhnen KS ATS 4/25 Inverter

O bloco de alimentação automática de reserva Könner & Söhnen KS ATS 4/63HD destina-se ao arranque automático de um gerador compatível e à comutação da carga para a fonte de alimentação de reserva em caso de falha de energia na rede principal. Esta é uma solução prática para residências, estabelecimentos comerciais, oficinas, salas técnicas ou outros sistemas onde é importante manter a alimentação de consumidores críticos sem necessidade de controlo manual constante.

O modelo suporta o funcionamento com redes de 230 V e 400 V, o que o torna versátil para diversos esquemas de alimentação de reserva. Para o modo de 230 V, a potência indicada é de 14,4 kW com um valor de pico de 28,8 kW e uma corrente de 63 A com um valor máximo de 120 A. Para o modo de 400 V, o bloco está dimensionado para uma potência de 34,8 kW com uma corrente máxima de 63 A. Graças a estes parâmetros, o KS ATS 4/63HD é adequado para sistemas de alimentação de reserva mais potentes.

A unidade funciona nos modos automático e manual. No modo automático, o sistema controla continuamente a presença de tensão da fonte principal. Em caso de falha de energia, o ATS liga automaticamente o gerador após 12 segundos e, 6 segundos após o início do seu funcionamento, transfere a carga para a alimentação de reserva. Em caso de falha na partida, o sistema realiza 3 tentativas de partida com intervalos de 6 segundos, após o que emite um sinal de erro.

Uma das características importantes do modelo é o comutador motorizado de 230 V / 400 V, bem como a presença de um controlador programável, que permite configurar os parâmetros principais de funcionamento. Entre estes — o tempo de atraso de arranque após a queda de tensão, o tempo de aquecimento do gerador antes da ligação da carga, o tempo de atraso no regresso da carga à fonte de alimentação principal e outros parâmetros básicos de funcionamento do sistema.

Para controlar o estado da unidade, o painel frontal inclui luzes indicadoras de alimentação principal, ligação da carga e alimentação do gerador. Além disso, o modelo está equipado com um interruptor principal, um fusível e um botão de paragem de emergência do gerador, o que torna a operação mais intuitiva e segura.

O KS ATS 4/63HD carrega automaticamente a bateria, sendo que a corrente máxima de carga da fonte de alimentação integrada é de 2 A. Para a ligação ao gerador é utilizada uma ficha de 6 pinos, e o comprimento do cabo de controlo é de 4,4 m. O gerador deve estar equipado com uma ficha especial para funcionar com o ATS.

O modelo possui grau de proteção IP41, sendo projetado para funcionar na faixa de temperatura de -20 °C a +50 °C com umidade de 20 a 90%. A temperatura de armazenamento varia entre -30 °C e +70 °C. A caixa, com dimensões de 400 × 320 × 190 mm e peso de 8,4 kg, é adequada para montagem fixa em sistemas de alimentação de energia de reserva.

Conjunto Könner & Söhnen KS ATS 4/63HD:

• módulo de comutação automática para a fonte de reserva;
• cabo de controlo de 4,4 m;
• manual de instruções.
