Módulo de alimentação automática de reserva Könner & Söhnen KS ATS 4/63D-Inverter

O bloco de alimentação de reserva automática Könner & Söhnen KS ATS 4/63D-Inverter destina-se ao arranque automático de um gerador compatível e à comutação da carga para a fonte de alimentação de reserva em caso de falha de energia na rede principal. Esta é uma solução prática para a alimentação de reserva de uma habitação, sala técnica, oficina, estabelecimento comercial ou outro sistema onde seja importante o funcionamento estável da alimentação elétrica sem intervenção manual constante.

O modelo suporta o funcionamento com redes de 230 V e 400 V. Para o modo de 230 V, a potência declarada é de 14,5 kW, e para o modo de 400 V — 41,5 kW, com uma corrente máxima de 63 A. Graças a estes parâmetros, o KS ATS 4/63D-Inverter é adequado para a construção de um sistema bastante potente de alimentação de reserva automática com ligação de um gerador trifásico.

No modo automático, a unidade controla a presença da alimentação elétrica principal e, em caso de falha desta, arranca o gerador após 10±1 segundos. Após o arranque do gerador, a sistema transfere a carga para a fonte de alimentação de reserva após 30 segundos. Em caso de falha no arranque, o ATS realiza 3 tentativas de arranque, após o que emite um sinal de erro. Após o restabelecimento da alimentação da rede, a carga regressa à fonte principal com um atraso de 60 segundos, e a paragem do gerador ocorre também com um atraso de 60±1 segundos.

Para este modelo, estão previstos os modos de funcionamento de verão e de inverno. O tempo de aquecimento do sistema de aquecimento de ar no modo de verão é de 0 segundos, e no modo de inverno — 15 segundos. Isto ajuda a adaptar o funcionamento do sistema às condições sazonais e torna o arranque do gerador mais correto na estação fria do ano.

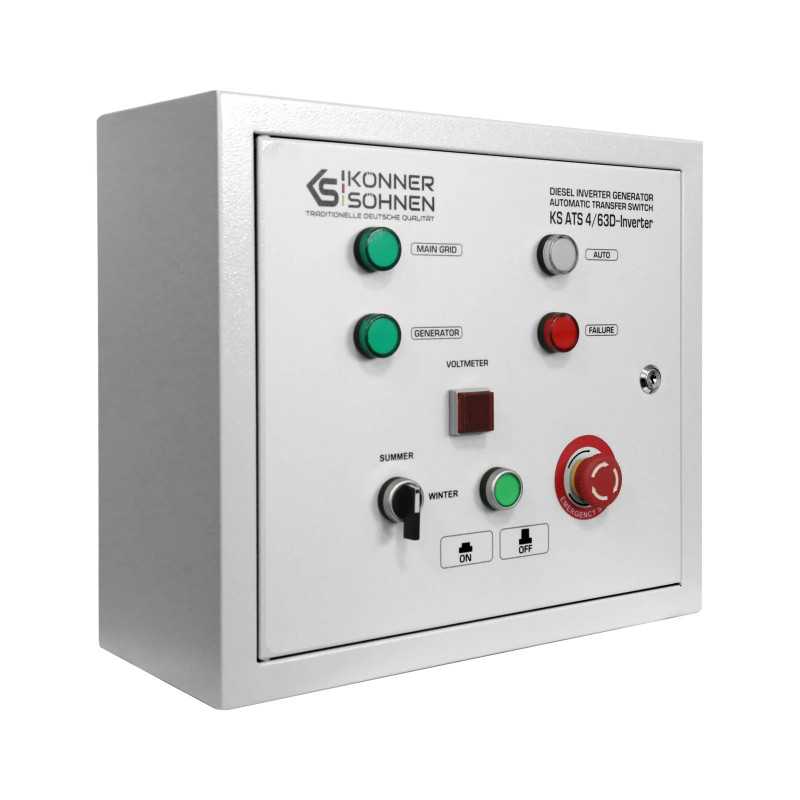

No painel frontal encontram-se os botões de aquecimento, o voltímetro, as luzes indicadoras de alimentação principal, alimentação do gerador, erros e modo de funcionamento automático, bem como o interruptor da unidade ATS e o botão de paragem de emergência do gerador. Esta configuração torna o controlo do sistema mais prático e intuitivo.

A unidade carrega automaticamente a bateria, sendo que a corrente máxima de carga da fonte de alimentação integrada é de 3 A. Para a ligação ao gerador é utilizado um conector de 8 pinos, e o comprimento do cabo de controlo é de 3 m. A ligação de potência é efetuada através de uma barra de contactos para a rede principal, a carga e o gerador, com terminais separados L1, L2, L3, N, PE.

O KS ATS 4/63D-Inverter possui classe de proteção IP21, classe de isolamento F e está concebido para funcionar numa faixa de temperatura de -10 °C a +50 °C com humidade até 60%. A temperatura de armazenamento varia entre -10 °C e +70 °C. As dimensões do modelo são 430 × 195 × 393 mm (líquidas) e o peso é de 9,3 kg, o que torna o aparelho adequado para instalação fixa em sistemas de alimentação de emergência.

Conjunto do Könner & Söhnen KS ATS 4/63D-Inverter:

• unidade de comutação automática para a fonte de reserva;
• cabo de controlo de 3 m;
• manual de instruções.
