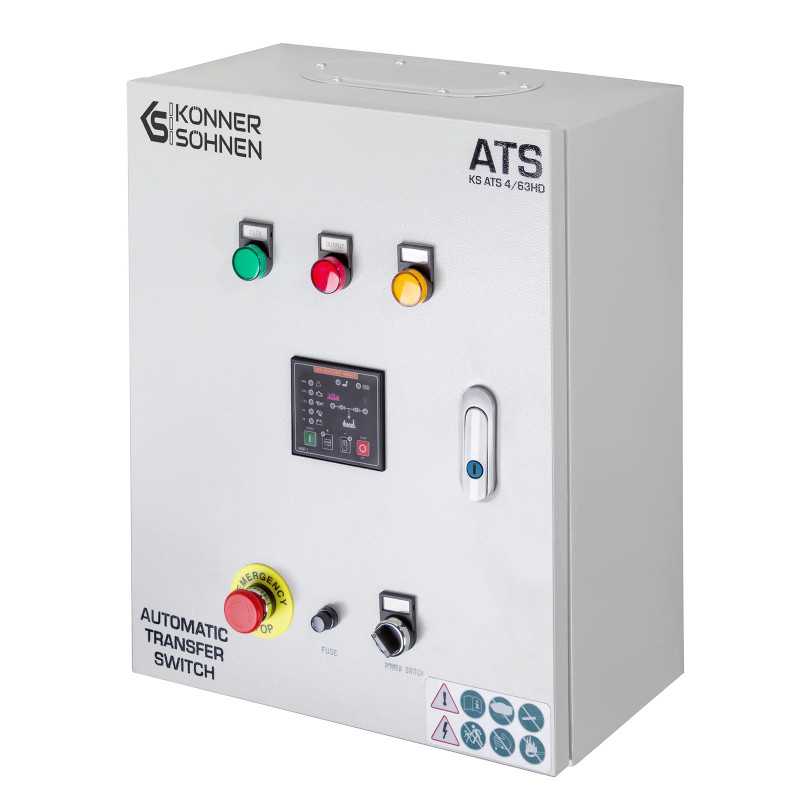

Moduł automatycznego przełączania na zasilanie rezerwowe Könner & Söhnen KS ATS 4/63HD służy do automatycznego uruchamiania kompatybilnego generatora oraz przełączania obciążenia na rezerwowe źródło zasilania w przypadku zaniku zasilania w sieci głównej. Jest to praktyczne rozwiązanie dla domu, obiektu komercyjnego, warsztatu, pomieszczenia technicznego lub innego systemu, w którym ważne jest utrzymanie zasilania krytycznie ważnych odbiorników bez konieczności ciągłej kontroli ręcznej.

Model obsługuje sieci 230 V i 400 V, co czyni go uniwersalnym rozwiązaniem dla różnych schematów zasilania awaryjnego. Dla trybu 230 V podana jest moc 14,4 kW z wartością szczytową 28,8 kW oraz natężenie prądu 63 A z wartością maksymalną 120 A. Dla trybu 400 V moduł jest przystosowany do mocy 34,8 kW przy maksymalnym natężeniu prądu 63 A. Dzięki tym parametrom KS ATS 4/63HD nadaje się do bardziej wydajnych systemów zasilania awaryjnego.

Urządzenie działa w trybie automatycznym i ręcznym. W trybie automatycznym system nieustannie monitoruje obecność napięcia z głównego źródła. W przypadku zaniku zasilania ATS automatycznie uruchamia generator po 12 sekundach, a po 6 sekundach od rozpoczęcia jego pracy przełącza obciążenie na zasilanie awaryjne. W przypadku nieudanego uruchomienia system wykonuje 3 próby uruchomienia w odstępach 6-sekundowych, po czym wysyła sygnał o błędzie.

Jedną z ważnych cech tego modelu jest zmotoryzowany przełącznik 230 V / 400 V, a także obecność programowalnego kontrolera, który pozwala na konfigurację podstawowych parametrów pracy. Wśród nich — czas opóźnienia uruchomienia po zaniku napięcia, czas rozgrzewania generatora przed podłączeniem obciążenia, czas opóźnienia powrotu obciążenia do głównego źródła zasilania oraz inne podstawowe parametry pracy systemu.

W celu kontroli stanu urządzenia na panelu przednim przewidziano lampki sygnalizacyjne zasilania głównego, podłączenia obciążenia oraz zasilania z generatora. Model wyposażony jest również w wyłącznik główny, bezpiecznik oraz przycisk awaryjnego zatrzymania generatora, co sprawia, że obsługa jest bardziej przejrzysta i bezpieczna.

KS ATS 4/63HD automatycznie ładuje akumulator, a maksymalny prąd ładowania z wbudowanego zasilacza wynosi 2 A. Do podłączenia do generatora służy 6-pinowe złącze, a długość kabla sterującego wynosi 4,4 m. Generator musi być wyposażony w specjalne złącze do pracy z ATS.

Model posiada stopień ochrony IP41 i jest przystosowany do pracy w zakresie temperatur od -20°C do +50°C przy wilgotności 20–90%. Temperatura przechowywania wynosi od -30°C do +70°C. Obudowa o wymiarach 400×320×190 mm i wadze 8,4 kg nadaje się do stacjonarnego montażu w systemach zasilania awaryjnego.

Wyposażenie Könner & Söhnen KS ATS 4/63HD:

• moduł automatycznego przełączania na zasilanie rezerwowe;
• kabel sterujący o długości 4,4 m;
• instrukcja obsługi.
