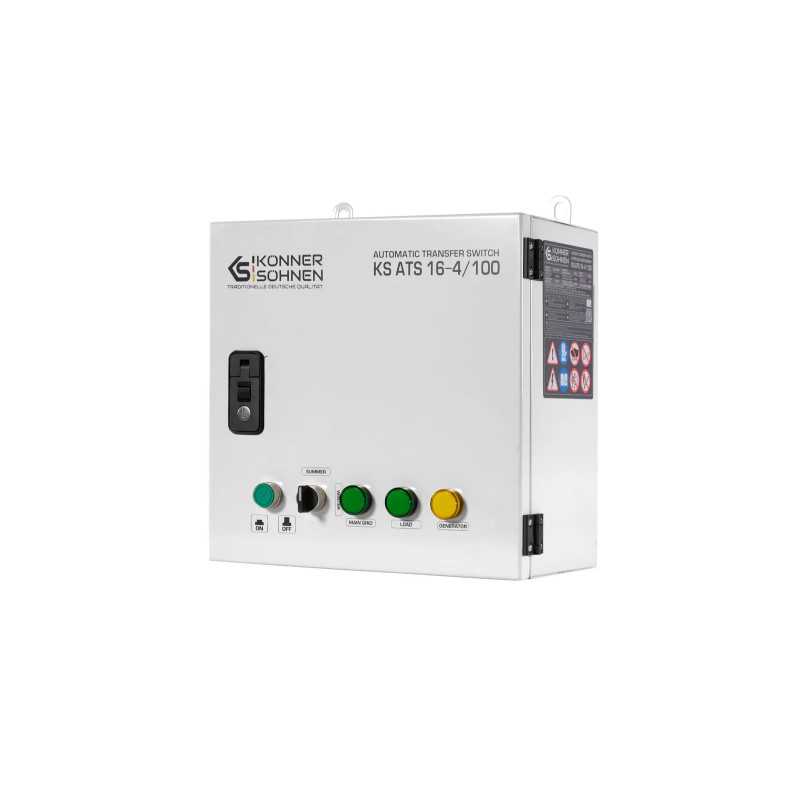

Módulo de alimentação automática de reserva Könner & Söhnen KS ATS 16-4/100

O bloco de alimentação automática de reserva Könner & Söhnen KS ATS 16-4/100 destina-se ao arranque automático de um gerador a diesel e à comutação da carga da rede principal para a fonte de alimentação de reserva em caso de falha de tensão. Trata-se de uma solução prática para instalações onde é importante garantir o fornecimento ininterrupto de energia elétrica sem necessidade de controlo manual constante.

O modelo funciona com tensão de 230 V / 400 V e está dimensionado para uma corrente máxima de 100 A. Para o modo de 230 V, a potência indicada é de 23 kW, e para o modo de 400 V — 55 kW. O fabricante salienta, separadamente, que a intensidade de corrente dos consumidores ligados ao sistema ATS não deve exceder 100 A por fase. :contentReference[oaicite:1]{index=1}

O bloco AVR arranca automaticamente o gerador 10±1 segundos após a falha da alimentação principal. 30 segundos após o início do funcionamento do gerador, o sistema comuta a carga para a fonte de reserva. Em caso de arranque falhado, o bloco efetua 3 tentativas de arranque, após o que sinaliza um erro. Após o restabelecimento da alimentação da rede externa, o atraso na comutação da carga de volta é de 60 segundos, e o atraso na paragem do gerador é de 60±1 segundos. :contentReference[oaicite:2]{index=2}

Para este modelo, está previsto um comutador SUMMER / WINTER, que permite ter em conta as condições sazonais de arranque. O tempo de aquecimento do sistema de aquecimento do ar no modo de verão é de 0 segundos e, no modo de inverno, de 15 segundos. Isto ajuda a estabilizar o arranque do gerador a diesel na estação fria. :contentReference[oaicite:3]{index=3}

No painel frontal da unidade encontram-se o interruptor de alimentação, o interruptor de aquecimento, o indicador de presença de tensão da rede externa, o indicador de tensão na saída e o indicador de presença de tensão do gerador. Esta indicação permite avaliar rapidamente o estado atual do sistema de alimentação de reserva. :contentReference[oaicite:4]{index=4}

O KS ATS 16-4/100 é adequado apenas para geradores a diesel Könner & Söhnen da série KS 16, que possuem a ligação ATS correspondente. Para a ligação, é utilizado um cabo de controlo com 10 m de comprimento. A ficha ATS possui 6 contactos, entre os quais se incluem as linhas de +12 V, válvula de combustível, confirmação de arranque do motor, arranque elétrico, GND (-12 V) e pré-aquecimento. :contentReference[oaicite:5]{index=5}

O modelo possui classe de proteção IP44, classe de isolamento AC1,0 kV / 1 min 1 mA e está concebido para funcionar a temperaturas entre -50 °C e +45 °C, com humidade até 50%. A temperatura de armazenamento varia entre -30 °C e +70 °C. A caixa, com dimensões de 350×382×192 mm e peso de 12 kg, é adequada para montagem fixa em sistemas de alimentação elétrica de reserva. :contentReference[oaicite:6]{index=6}

Conjunto Könner & Söhnen KS ATS 16-4/100:

• bloco de ativação automática da reserva;
• cabo de controlo de 10 m;
• manual de instruções.
