Módulo de alimentação automática de reserva Könner & Söhnen KS ATS 4/25 Inverter

O bloco de alimentação automática de reserva Könner & Söhnen KS ATS 4/25 Inverter é uma solução prática para organizar a alimentação de reserva automática em caso de falha de tensão na rede principal. O dispositivo controla a presença de alimentação externa, arranca automaticamente um gerador compatível e comuta a carga para a fonte de reserva, permitindo manter a alimentação de consumidores importantes sem intervenção manual constante.

O modelo foi concebido para funcionar com redes de 230 V e 400 V, pelo que pode ser utilizado em diferentes esquemas de ligação, dependendo das características do local e da configuração do sistema elétrico. Para o modo monofásico, o manual indica uma potência de 5,75 (11,5) kW e uma corrente máxima de 25 (50) A, e para o modo trifásico — 13 kW com uma corrente máxima de 25 A. Isto torna o KS ATS 4/25 Inverter uma opção prática para alimentação de reserva de uma casa particular, casa de campo, pequeno objeto comercial, oficina ou linhas individuais de importância crítica.

A função principal da unidade é a comutação automática da alimentação. Após a falha da tensão principal, o sistema arranca automaticamente o gerador após 15 segundos e, mais 30 segundos após o início do seu funcionamento, transfere a carga para a fonte de reserva. Se o arranque falhar, o bloco faz até 5 tentativas com intervalos de 5 segundos, após o que emite um sinal de erro. Esta lógica de funcionamento torna o sistema mais fiável e prático na utilização diária.

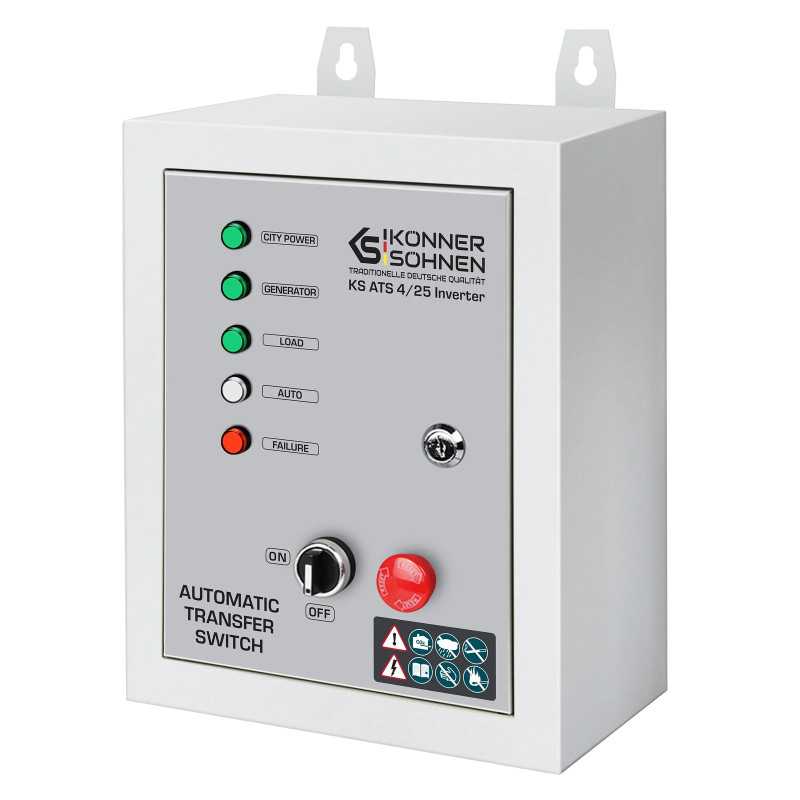

O Könner & Söhnen KS ATS 4/25 Inverter está equipado com indicadores luminosos que mostram a alimentação da rede principal, a alimentação do gerador, a ligação da carga, o modo de funcionamento automático e o estado de erro. No painel frontal também se encontram o interruptor principal e o botão de paragem de emergência do gerador, o que simplifica o controlo do sistema e a verificação do seu estado.

Outra característica útil do modelo é o carregamento automático da bateria. O bloco ATS carrega a bateria automaticamente, e a corrente máxima de carga da fonte de alimentação integrada de 12 V é de 2 A. Isto ajuda a manter o sistema pronto para arrancar sem soluções complexas adicionais.

O modelo possui grau de proteção IP41 e está concebido para funcionar numa faixa de temperatura de -10 °C a +55 °C. A temperatura de armazenamento varia entre -10 °C e +70 °C. As dimensões compactas de 320 × 250 × 140 mm e o peso de 4,9 kg tornam o bloco suficientemente prático para instalação numa sala técnica ou na zona de ligação da alimentação de reserva.

Para a ligação ao gerador, é utilizado um conector de 7 pinos e um cabo de controlo, incluído no conjunto. É importante que o gerador tenha um conector especial para a ligação do ATS. Além disso, o fabricante salienta que a abertura da unidade, a ligação elétrica e a integração na rede elétrica devem ser realizadas por um eletricista qualificado, de acordo com as normas e regras de segurança em vigor.

Conteúdo da embalagem do Könner & Söhnen KS ATS 4/25 Inverter:

• bloco de ligação automática à reserva;
• cabo de controlo de 5 m;
• manual de instruções.
