Kopie des automatischen Reservetank-Einsatzmoduls Könner & Söhnen KS ATS 4/25 Inverter

Die automatische Notstromumschalteinheit KS ATS 4/63HD von Könner & Söhnen dient zum automatischen Starten eines kompatiblen Generators und zur Umschaltung der Last auf die Notstromversorgung bei einem Stromausfall im Hauptnetz. Dies ist eine praktische Lösung für Wohnhäuser, Gewerbeobjekte, Werkstätten, Technikräume oder andere Anlagen, in denen es wichtig ist, die Stromversorgung kritischer Verbraucher ohne ständige manuelle Überwachung aufrechtzuerhalten.

Das Modell unterstützt den Betrieb mit 230-V- und 400-V-Netzen, was es universell für verschiedene Notstromversorgungsschemata macht. Für den 230-V-Betrieb sind eine Leistung von 14,4 kW mit einem Spitzenwert von 28,8 kW und eine Stromstärke von 63 A mit einem Maximalwert von 120 A angegeben. Für den 400-V-Betrieb ist das Gerät für eine Leistung von 34,8 kW bei einem Maximalstrom von 63 A ausgelegt. Dank dieser Parameter eignet sich der KS ATS 4/63HD für leistungsstärkere Notstromversorgungssysteme.

Das Gerät arbeitet im automatischen und manuellen Modus. Im automatischen Modus überwacht das System kontinuierlich die Spannungsversorgung der Hauptquelle. Bei einem Stromausfall startet die ATS den Generator automatisch nach 12 Sekunden und schaltet die Last 6 Sekunden nach dessen Inbetriebnahme auf die Notstromversorgung um. Bei einem fehlgeschlagenen Start unternimmt das System drei Startversuche im Abstand von jeweils 6 Sekunden und gibt anschließend eine Fehlermeldung aus.

Eine der wichtigsten Besonderheiten des Modells ist der motorisierte 230-V-/400-V-Umschalter sowie das Vorhandensein eines programmierbaren Controllers, mit dem die wichtigsten Betriebsparameter eingestellt werden können. Dazu gehören die Startverzögerungszeit nach einem Stromausfall, die Aufwärmzeit des Generators vor dem Anschließen der Last, die Verzögerungszeit für die Rückführung der Last auf die Hauptstromversorgung sowie weitere grundlegende Betriebsparameter des Systems.

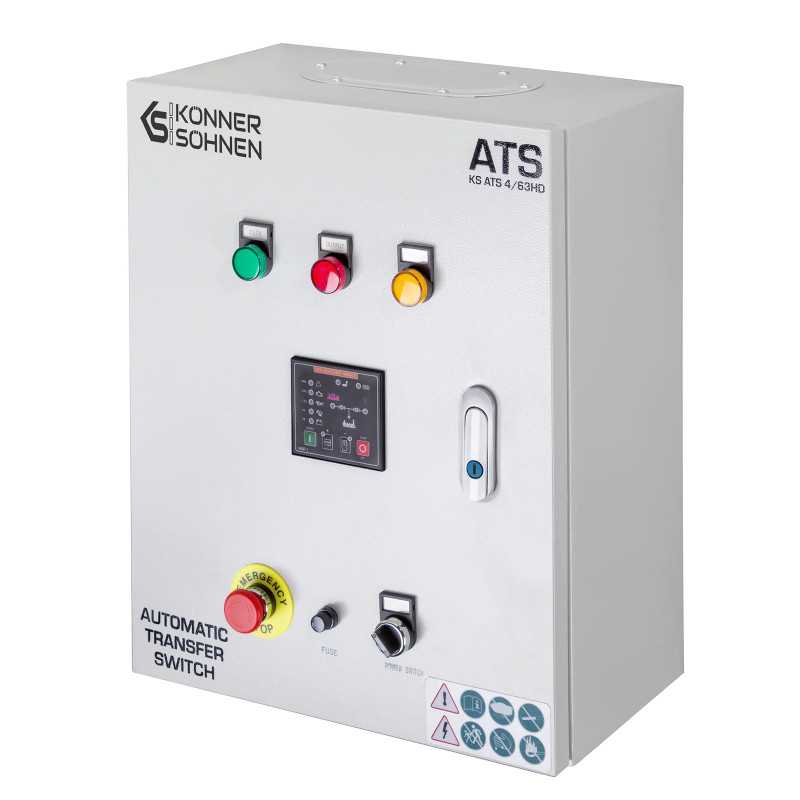

Zur Überwachung des Betriebszustands des Geräts sind auf der Frontplatte Signalleuchten für die Hauptstromversorgung, den Lastanschluss und die Stromversorgung durch den Generator vorgesehen. Außerdem ist das Modell mit einem Hauptschalter, einer Sicherung und einem Not-Aus-Schalter für den Generator ausgestattet, was den Betrieb übersichtlicher und sicherer macht.

Der KS ATS 4/63HD lädt die Batterie automatisch auf, wobei der maximale Ladestrom des integrierten Netzteils 2 A beträgt. Für den Anschluss an den Generator wird ein 6-poliger Stecker verwendet, die Länge des Steuerkabels beträgt 4,4 m. Der Generator muss mit einem speziellen Anschluss für den Betrieb mit dem ATS ausgestattet sein.

Das Modell verfügt über die Schutzart IP41 und ist für den Betrieb in einem Temperaturbereich von -20 °C bis +50 °C bei einer Luftfeuchtigkeit von 20–90 % ausgelegt . Die Lagertemperatur liegt zwischen -30 °C und +70 °C. Das Gehäuse mit den Abmessungen 400 × 320 × 190 mm und einem Gewicht von 8,4 kg eignet sich für die stationäre Montage in Notstromversorgungssystemen.

Lieferumfang Könner & Söhnen KS ATS 4/63HD:

• Automatische Umschaltvorrichtung;
• Steuerkabel 4,4 m;
• Bedienungsanleitung.
