Copia del bloque de alimentación automática de reserva Könner & Söhnen KS ATS 4/25 Inverter

El bloque de conexión automática a la red de reserva Könner & Söhnen KS ATS 4/63HD está diseñado para poner en marcha automáticamente un generador compatible y conmutar la carga a la fuente de alimentación de reserva en caso de corte de suministro eléctrico en la red principal. Se trata de una solución práctica para viviendas, locales comerciales, talleres, salas técnicas u otros sistemas en los que es importante mantener el suministro eléctrico de los consumidores críticos sin necesidad de un control manual constante.

El modelo es compatible con redes de 230 V y 400 V, lo que lo hace versátil para diversos esquemas de alimentación de emergencia. Para el modo de 230 V, la potencia indicada es de 14,4 kW con un valor pico de 28,8 kW y una intensidad de corriente de 63 A con un valor máximo de 120 A. Para el modo de 400 V, la unidad está diseñada para una potencia de 34,8 kW con una corriente máxima de 63 A. Gracias a estos parámetros, el KS ATS 4/63HD es adecuado para sistemas de alimentación de emergencia de mayor potencia.

La unidad funciona en modo automático y manual. En modo automático, el sistema controla continuamente la presencia de tensión procedente de la fuente principal. En caso de corte de suministro eléctrico, el ATS arranca automáticamente el generador tras 12 segundos y, 6 segundos después del inicio de su funcionamiento, transfiere la carga a la alimentación de reserva. En caso de fallo en el arranque, el sistema realiza 3 intentos de arranque con un intervalo de 6 segundos, tras lo cual emite una señal de error.

Una de las características importantes del modelo es el conmutador motorizado de 230 V / 400 V, así como la presencia de un controlador programable que permite configurar los parámetros principales de funcionamiento. Entre ellos se encuentran el tiempo de retardo de arranque tras una caída de tensión, el tiempo de calentamiento del generador antes de conectar la carga, el tiempo de retardo para volver a la fuente de alimentación principal y otros parámetros básicos de funcionamiento del sistema.

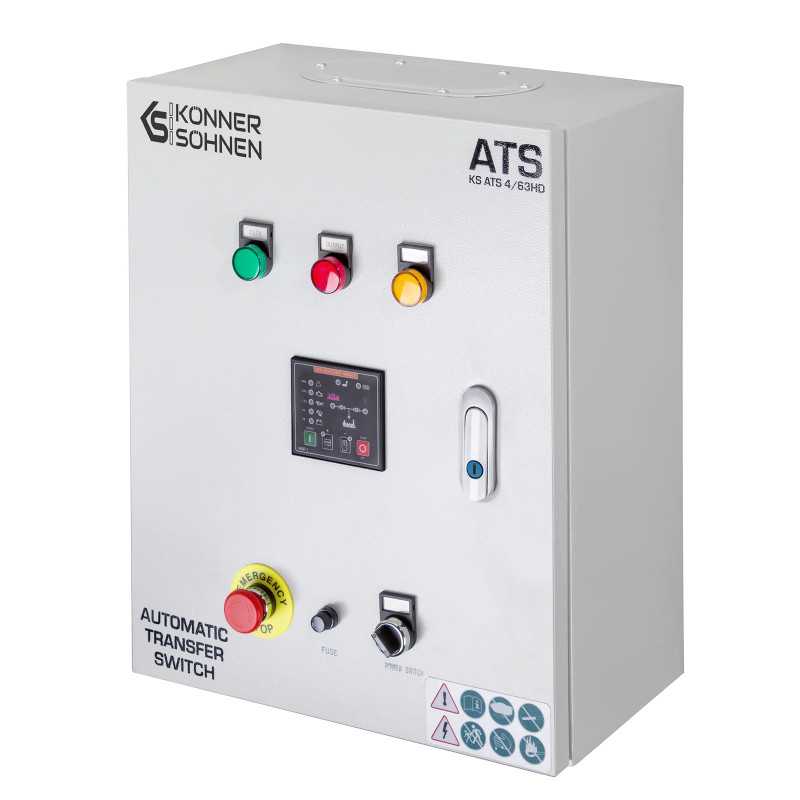

Para controlar el estado de la unidad, en el panel frontal se han previsto luces indicadoras de alimentación principal, conexión de la carga y alimentación del generador. Además, el modelo está equipado con un interruptor principal, un fusible y un botón de parada de emergencia del generador, lo que hace que su funcionamiento sea más intuitivo y seguro.

El KS ATS 4/63HD carga automáticamente la batería, y la corriente máxima de carga desde la fuente de alimentación integrada es de 2 A. Para la conexión al generador se utiliza un conector de 6 pines, y la longitud del cable de control es de 4,4 m. El generador debe estar equipado con un conector especial para funcionar con el ATS.

El modelo tiene un grado de protección IP41 y está diseñado para funcionar en un rango de temperaturas de -20 °C a +50 °C con una humedad del 20-90 %. La temperatura de almacenamiento es de -30 °C a +70 °C. La carcasa, con unas dimensiones de 400 × 320 × 190 mm y un peso de 8,4 kg, es adecuada para el montaje fijo en sistemas de suministro de energía de reserva.

Equipamiento del Könner & Söhnen KS ATS 4/63HD:

• módulo de conexión automática del sistema de respaldo;
• cable de control de 4,4 m;
• manual de instrucciones.
