Blok automatického zapojení záložního zdroje Könner & Söhnen KS ATS 4/63HD je určen k automatickému spuštění kompatibilního generátoru a přepnutí zátěže na záložní zdroj napájení v případě výpadku elektřiny v hlavní síti. Jedná se o praktické řešení pro domácnosti, komerční objekty, dílny, technické prostory nebo jiné systémy, kde je důležité zajistit napájení kriticky důležitých spotřebičů bez nutnosti neustálé ruční kontroly.

Model podporuje provoz v sítích 230 V a 400 V, což jej činí univerzálním pro různé schémata záložního napájení. Pro režim 230 V je uvedený výkon 14,4 kW s špičkovou hodnotou 28,8 kW a proud 63 A s maximální hodnotou 120 A. Pro režim 400 V je jednotka dimenzována na výkon 34,8 kW při maximálním proudu 63 A. Díky těmto parametrům je KS ATS 4/63HD vhodný pro výkonnější záložní napájecí systémy.

Jednotka pracuje v automatickém a ručním režimu. V automatickém režimu systém nepřetržitě kontroluje přítomnost napětí z hlavního zdroje. Při výpadku napájení ATS automaticky spustí generátor po 12 sekundách a 6 sekund po zahájení jeho provozu převede zátěž na záložní napájení. V případě neúspěšného spuštění systém provede 3 pokusy o spuštění v intervalu 6 sekund, poté vydá signál o chybě.

Jednou z důležitých vlastností modelu je motorizovaný přepínač 230 V / 400 V, stejně jako přítomnost programovatelného ovladače, který umožňuje nastavit základní provozní parametry. Mezi ně patří doba zpoždění spouštění po výpadku napětí, doba zahřívání generátoru před připojením zátěže, doba zpoždění návratu zátěže na hlavní zdroj napájení a další základní parametry provozu systému.

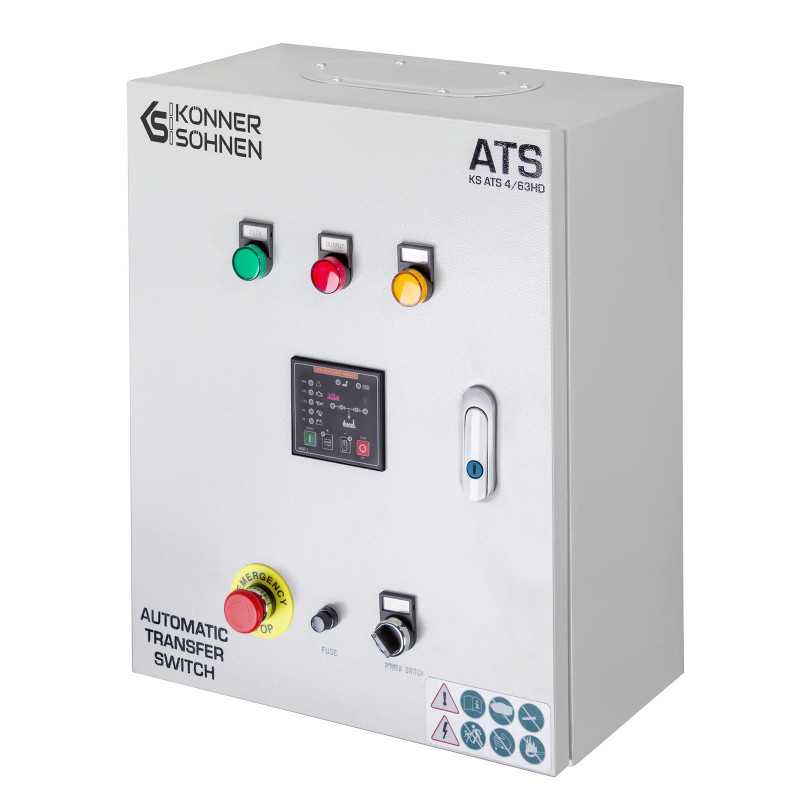

Pro kontrolu stavu jednotky jsou na předním panelu umístěny signalizační kontrolky napájení z hlavního zdroje, připojení zátěže a napájení z generátoru. Model je také vybaven hlavním vypínačem, pojistkou a tlačítkem nouzového zastavení generátoru, což činí provoz srozumitelnějším a bezpečnějším.

KS ATS 4/63HD automaticky provádí nabíjení akumulátoru a maximální nabíjecí proud z vestavěného napájecího zdroje činí 2 A. Pro připojení k generátoru se používá 6pinový konektor a délka řídicího kabelu je 4,4 m. Generátor musí být vybaven speciálním konektorem pro práci s ATS.

Model má stupeň krytí IP41 a je určen pro provoz v teplotním rozmezí od -20 °C do +50 °C při vlhkosti 20–90 %. Skladovací teplota je od -30 °C do +70 °C. Skříň o rozměrech 400 × 320 × 190 mm a hmotnosti 8,4 kg je vhodná pro stacionární montáž v systémech záložního napájení.

Součástí dodávky Könner & Söhnen KS ATS 4/63HD je:

• blok automatického zapojení zálohy;
• řídicí kabel 4,4 m;
• návod k obsluze.
