Copia del blocco di alimentazione automatica Könner & Söhnen KS ATS 4/25 Inverter

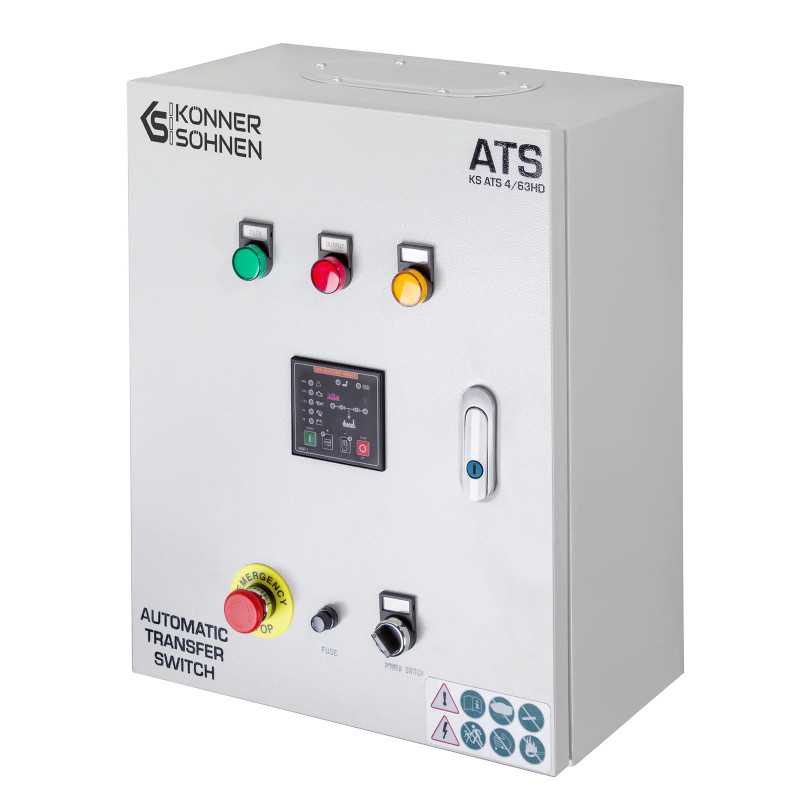

Il gruppo di commutazione automatica di riserva Könner & Söhnen KS ATS 4/63HD è progettato per l'avvio automatico di un generatore compatibile e per il trasferimento del carico alla fonte di alimentazione di riserva in caso di interruzione dell'energia elettrica nella rete principale. Si tratta di una soluzione pratica per abitazioni, strutture commerciali, officine, locali tecnici o altri impianti in cui è importante garantire l'alimentazione di utenze critiche senza un controllo manuale costante.

Il modello supporta il funzionamento con reti a 230 V e 400 V, il che lo rende versatile per diversi schemi di alimentazione di riserva. Per la modalità a 230 V, la potenza indicata è di 14,4 kW con un valore di picco di 28,8 kW e una corrente di 63 A con un valore massimo di 120 A. Per la modalità a 400 V, l'unità è progettata per una potenza di 34,8 kW con una corrente massima di 63 A. Grazie a questi parametri, il KS ATS 4/63HD è adatto a sistemi di alimentazione di riserva più potenti.

L'unità funziona in modalità automatica e manuale. In modalità automatica, il sistema controlla continuamente la presenza di tensione dalla fonte principale. In caso di interruzione dell'alimentazione elettrica, l'ATS avvia automaticamente il generatore dopo 12 secondi e, 6 secondi dopo l'inizio del suo funzionamento, trasferisce il carico all'alimentazione di riserva. In caso di avvio non riuscito, il sistema esegue 3 tentativi di avvio a intervalli di 6 secondi, dopodiché invia un segnale di errore.

Una delle caratteristiche importanti del modello è il commutatore motorizzato 230 V / 400 V, nonché la presenza di un controller programmabile che consente di configurare i parametri di funzionamento principali. Tra questi vi sono il tempo di ritardo dell'avvio dopo un'interruzione di tensione, il tempo di riscaldamento del generatore prima del collegamento del carico, il tempo di ritardo del ritorno del carico alla fonte di alimentazione principale e altri parametri di base del funzionamento del sistema.

Per il monitoraggio dello stato dell'unità, sul pannello frontale sono presenti spie luminose che indicano l'alimentazione principale, il collegamento del carico e l'alimentazione dal generatore. Inoltre, il modello è dotato di un interruttore generale, un fusibile e un pulsante di arresto di emergenza del generatore, il che rende il funzionamento più intuitivo e sicuro.

KS ATS 4/63HD esegue automaticamente la ricarica della batteria, mentre la corrente massima di carica dall'alimentatore integrato è di 2 A. Per il collegamento al generatore viene utilizzato un connettore a 6 pin e la lunghezza del cavo di comando è di 4,4 m. Il generatore deve essere dotato di un connettore speciale per funzionare con l'ATS.

Il modello ha un grado di protezione IP41 ed è progettato per funzionare in un intervallo di temperatura compreso tra -20 °C e +50 °C con un'umidità del 20-90%. La temperatura di stoccaggio va da -30 °C a +70 °C. L'involucro, con dimensioni di 400×320×190 mm e un peso di 8,4 kg, è adatto per l'installazione fissa in sistemi di alimentazione di riserva.

Dotazione del Könner & Söhnen KS ATS 4/63HD:

• unità di inserimento automatico della riserva;
• cavo di comando da 4,4 m;
• manuale d'uso.
