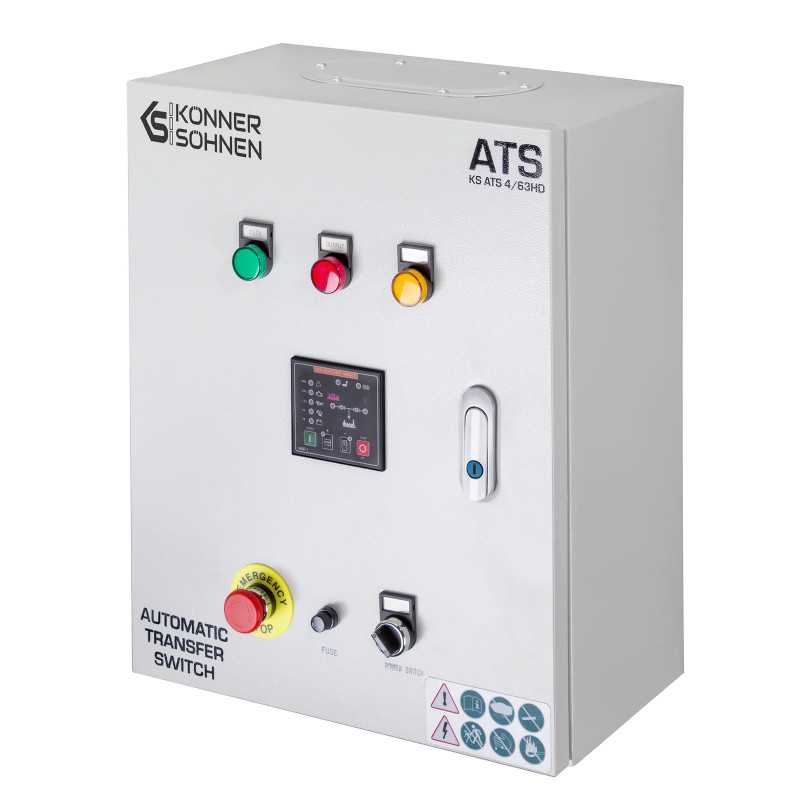

копія Блок автоматичного вводу резерву Könner & Söhnen KS ATS 4/25 Inverter

Блок автоматичного вводу резерву Könner & Söhnen KS ATS 4/63HD призначений для автоматичного запуску сумісного генератора та перемикання навантаження на резервне джерело живлення при зникненні електроенергії в основній мережі. Це практичне рішення для будинку, комерційного об’єкта, майстерні, технічного приміщення або іншої системи, де важливо зберегти живлення критично важливих споживачів без постійного ручного контролю.

Модель підтримує роботу з мережами 230 В і 400 В, що робить її універсальною для різних схем резервного електроживлення. Для режиму 230 В вказана потужність 14.4 кВт з піковим значенням 28.8 кВт та сила струму 63 А з максимальним значенням 120 А. Для режиму 400 В блок розрахований на потужність 34.8 кВт при максимальному струмі 63 А. Завдяки таким параметрам KS ATS 4/63HD підходить для більш потужних систем резервного живлення.

Блок працює в автоматичному та ручному режимах. В автоматичному режимі система безперервно контролює наявність напруги від основного джерела. При зникненні електропостачання АВР автоматично запускає генератор через 12 секунд, а через 6 секунд після початку його роботи переводить навантаження на резервне живлення. У випадку невдалого пуску система виконує 3 спроби запуску з інтервалом 6 секунд, після чого подає сигнал про помилку.

Однією з важливих особливостей моделі є моторизований перемикач 230 В / 400 В, а також наявність програмованого контролера, який дозволяє налаштовувати основні параметри роботи. Серед них — час затримки запуску після зникнення напруги, час прогріву генератора перед підключенням навантаження, час затримки повернення навантаження на основне джерело живлення та інші базові параметри роботи системи.

Для контролю стану блока на передній панелі передбачені сигнальні лампи подачі основного живлення, підключення навантаження та живлення від генератора. Також модель оснащена основним вимикачем, запобіжником і кнопкою аварійної зупинки генератора, що робить експлуатацію більш зрозумілою та безпечною.

KS ATS 4/63HD автоматично виконує заряд акумулятора, а максимальний струм заряду від вбудованого блока живлення становить 2 А. Для підключення до генератора використовується 6-піновий роз’єм, а довжина керуючого кабелю складає 4.4 м. Генератор повинен бути оснащений спеціальним роз’ємом для роботи з АВР.

Модель має ступінь захисту IP41, розрахована на роботу в діапазоні температур від -20°C до +50°C при вологості 20–90%. Температура зберігання становить від -30°C до +70°C. Корпус із габаритами 400×320×190 мм та вагою 8.4 кг підходить для стаціонарного монтажу в системах резервного енергозабезпечення.

Комплектація Könner & Söhnen KS ATS 4/63HD:

• блок автоматичного вводу резерву;
• керуючий кабель 4.4 м;
• інструкція з експлуатації.
