Le bloc de basculement automatique vers la source de secours Könner & Söhnen KS ATS 4/63HD est conçu pour démarrer automatiquement un groupe électrogène compatible et basculer la charge vers la source d'alimentation de secours en cas de coupure de courant sur le réseau principal. Il s'agit d'une solution pratique pour une maison, un local commercial, un atelier, un local technique ou tout autre système où il est important de maintenir l'alimentation des consommateurs critiques sans contrôle manuel constant.

Le modèle prend en charge les réseaux 230 V et 400 V, ce qui le rend polyvalent pour différents schémas d'alimentation de secours. Pour le mode 230 V, la puissance indiquée est de 14,4 kW avec une valeur de crête de 28,8 kW et un courant de 63 A avec une valeur maximale de 120 A. Pour le mode 400 V, l'unité est conçue pour une puissance de 34,8 kW avec un courant maximal de 63 A. Grâce à ces paramètres, le KS ATS 4/63HD convient aux systèmes d'alimentation de secours plus puissants.

L'unité fonctionne en mode automatique et manuel. En mode automatique, le système surveille en permanence la présence de tension provenant de la source principale. En cas de coupure de courant, le système de commutation automatique démarre automatiquement le générateur au bout de 12 secondes, puis transfère la charge vers l'alimentation de secours 6 secondes après le début de son fonctionnement. En cas d'échec du démarrage, le système effectue 3 tentatives de démarrage à 6 secondes d'intervalle, puis émet un signal d'erreur.

L'une des caractéristiques importantes de ce modèle est le commutateur motorisé 230 V / 400 V, ainsi que la présence d'un contrôleur programmable qui permet de régler les principaux paramètres de fonctionnement. Parmi ceux-ci figurent le délai de démarrage après une coupure de courant, le temps de préchauffage du générateur avant la connexion de la charge, le délai de retour de la charge vers la source d'alimentation principale et d'autres paramètres de fonctionnement de base du système.

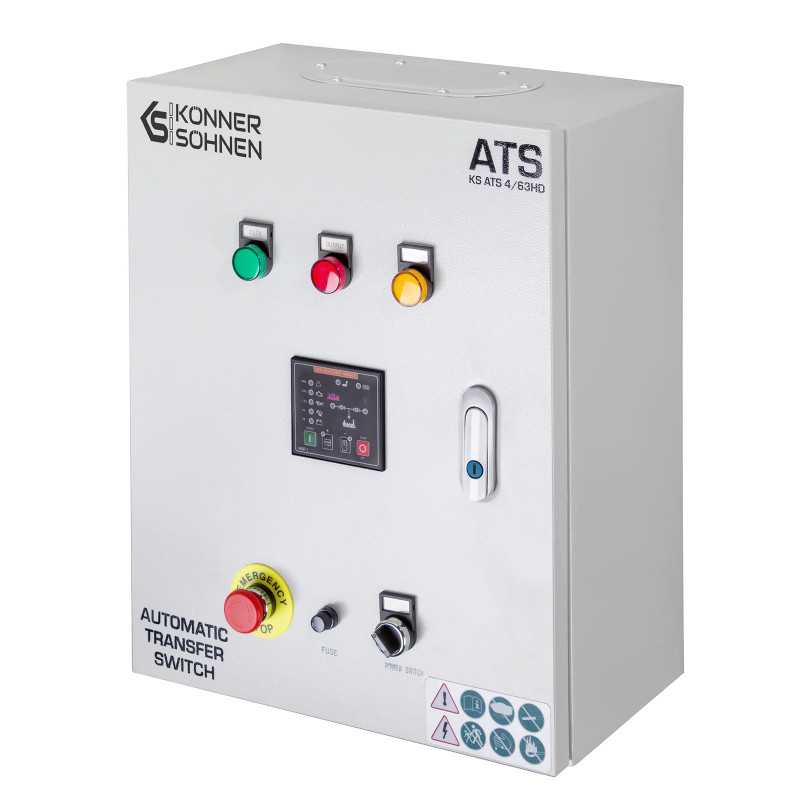

Pour contrôler l'état de l'unité, des voyants lumineux indiquant l'alimentation principale, la connexion de la charge et l'alimentation par le générateur sont prévus sur le panneau avant. Le modèle est également équipé d'un interrupteur principal, d'un fusible et d'un bouton d'arrêt d'urgence du générateur, ce qui rend son utilisation plus intuitive et plus sûre.

Le KS ATS 4/63HD recharge automatiquement la batterie, et le courant de charge maximal provenant du bloc d'alimentation intégré est de 2 A. Un connecteur à 6 broches est utilisé pour le raccordement au générateur, et la longueur du câble de commande est de 4,4 m. Le générateur doit être équipé d'un connecteur spécial pour fonctionner avec le commutateur automatique de transfert.

Le modèle présente un indice de protection IP41 et est conçu pour fonctionner dans une plage de températures comprise entre -20 °C et +50 °C, avec un taux d'humidité de 20 à 90 %. La température de stockage est comprise entre -30 °C et +70 °C. Le boîtier, aux dimensions de 400 × 320 × 190 mm et d'un poids de 8,4 kg, est adapté à une installation fixe dans des systèmes d'alimentation électrique de secours.

Contenu de la livraison du Könner & Söhnen KS ATS 4/63HD :

• un module de basculement automatique ;
• câble de commande de 4,4 m ;
• mode d'emploi.
