Moduł automatycznego zasilania z rezerwą Könner & Söhnen KS ATS 4/63D-Inverter

Moduł automatycznego przełączania na zasilanie awaryjne Könner & Söhnen KS ATS 4/63D-Inverter służy do automatycznego uruchamiania kompatybilnego generatora oraz przełączania obciążenia na zasilanie awaryjne w przypadku zaniku zasilania w sieci głównej. Jest to wygodne rozwiązanie do zasilania awaryjnego domu, pomieszczenia technicznego, warsztatu, obiektu komercyjnego lub innego systemu, gdzie ważna jest stabilna praca zasilania bez ciągłej ręcznej interwencji.

Model obsługuje sieci 230 V i 400 V. Dla trybu 230 V deklarowana moc wynosi 14,5 kW, a dla trybu 400 V — 41,5 kW, przy maksymalnym prądzie 63 A. Dzięki tym parametrom KS ATS 4/63D-Inverter nadaje się do budowy dość wydajnego systemu automatycznego zasilania awaryjnego z podłączeniem generatora trójfazowego.

W trybie automatycznym moduł kontroluje obecność głównego zasilania i w przypadku jego zaniku uruchamia generator po 10±1 sekundach. Po uruchomieniu generatora system po 30 sekundach przełącza obciążenie na rezerwowe źródło zasilania. W przypadku nieudanego uruchomienia system automatycznego przełączania zasilania wykonuje 3 próby uruchomienia, po czym wysyła sygnał o błędzie. Po przywróceniu zasilania z sieci obciążenie wraca do głównego źródła z opóźnieniem 60 sekund, a zatrzymanie generatora następuje również z opóźnieniem 60±1 sekundy.

W tym modelu przewidziano tryby pracy letni i zimowy. Czas nagrzewania systemu ogrzewania powietrznego w trybie letnim wynosi 0 sekund, a w trybie zimowym — 15 sekund. Pomaga to dostosować pracę systemu do warunków sezonowych i sprawia, że uruchomienie generatora przebiega prawidłowo w zimnych porach roku.

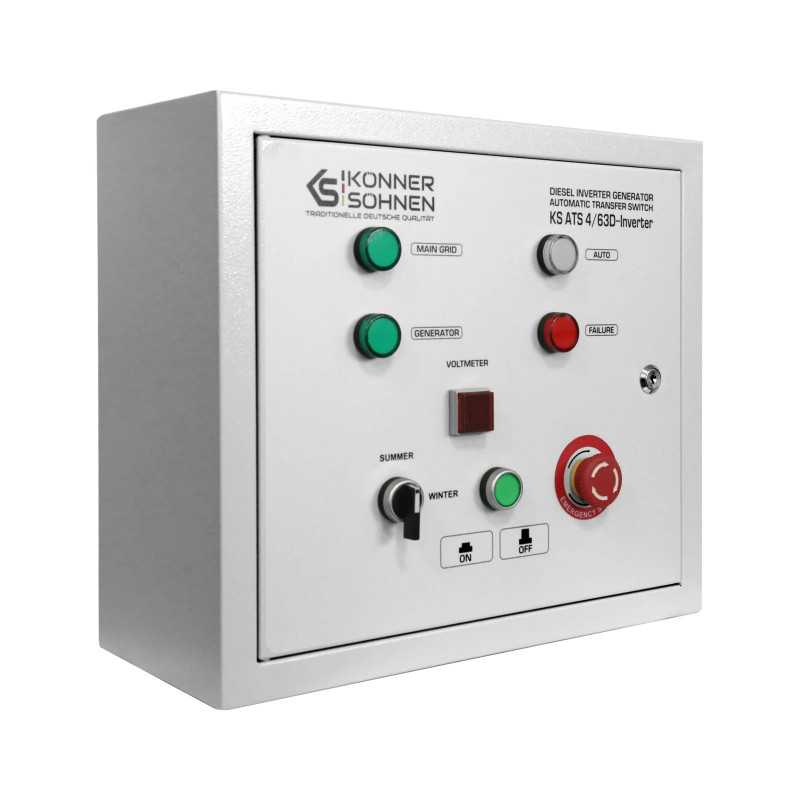

Na panelu przednim umieszczono przyciski ogrzewania, woltomierz, lampki sygnalizacyjne zasilania głównego, zasilania z generatora, błędów i trybu automatycznego pracy, a także przełącznik ATS unit oraz przycisk awaryjnego zatrzymania generatora. Taka konfiguracja sprawia, że sterowanie systemem jest wygodniejsze i bardziej przejrzyste.

Moduł automatycznie ładuje akumulator, a maksymalny prąd ładowania z wbudowanego zasilacza wynosi 3 A. Do podłączenia do generatora służy 8-pinowe złącze, a długość kabla sterującego wynosi 3 m. Podłączenie zasilania odbywa się poprzez listwę zaciskową dla sieci głównej, obciążenia i generatora z oddzielnymi zaciskami L1, L2, L3, N, PE.

KS ATS 4/63D-Inverter posiada stopień ochrony IP21, klasę izolacji F i jest przystosowany do pracy w zakresie temperatur od -10°C do +50°C przy wilgotności do 60%. Temperatura przechowywania wynosi od -10°C do +70°C. Wymiary modelu to 430×195×393 mm netto, waga — 9,3 kg, co sprawia, że urządzenie nadaje się do stacjonarnego montażu w systemach zasilania awaryjnego.

Wyposażenie Könner & Söhnen KS ATS 4/63D-Inverter:

• moduł automatycznego przełączania na zasilanie rezerwowe;
• kabel sterujący 3 m;
• instrukcja obsługi.
