Modul automatického napájení z rezervy Könner & Söhnen KS ATS 4/63D-Inverter

Blok automatického zapojení záložního zdroje Könner & Söhnen KS ATS 4/63D-Inverter je určen k automatickému spuštění kompatibilního generátoru a přepnutí zátěže na záložní zdroj napájení v případě výpadku elektřiny v hlavní síti. Jedná se o praktické řešení pro záložní napájení domu, technické místnosti, dílny, komerčního objektu nebo jiného systému, kde je důležitý stabilní provoz elektrického napájení bez neustálého ručního zásahu.

Model podporuje provoz v sítích 230 V a 400 V. Pro režim 230 V je udávaný výkon 14,5 kW a pro režim 400 V – 41,5 kW, při maximálním proudu 63 A. Díky těmto parametrům je KS ATS 4/63D-Inverter vhodný pro sestavení poměrně výkonného systému automatického záložního napájení s připojením třífázového generátoru.

V automatickém režimu jednotka kontroluje přítomnost hlavního napájení a při jeho výpadku spustí generátor za 10±1 sekund. Po spuštění generátoru systém po 30 sekundách převede zátěž na záložní zdroj napájení. V případě neúspěšného spuštění provede ATS 3 pokusy o spuštění, poté vyšle signál o chybě. Po obnovení napájení ze sítě se zátěž vrátí na hlavní zdroj se zpožděním 60 sekund a zastavení generátoru proběhne rovněž se zpožděním 60±1 sekund.

Pro tento model jsou k dispozici letní a zimní provozní režimy. Doba zahřívání systému ohřevu vzduchu v letním režimu činí 0 sekund, v zimním režimu 15 sekund. To pomáhá přizpůsobit provoz systému sezónním podmínkám a zajišťuje správnější spouštění generátoru v chladném ročním období.

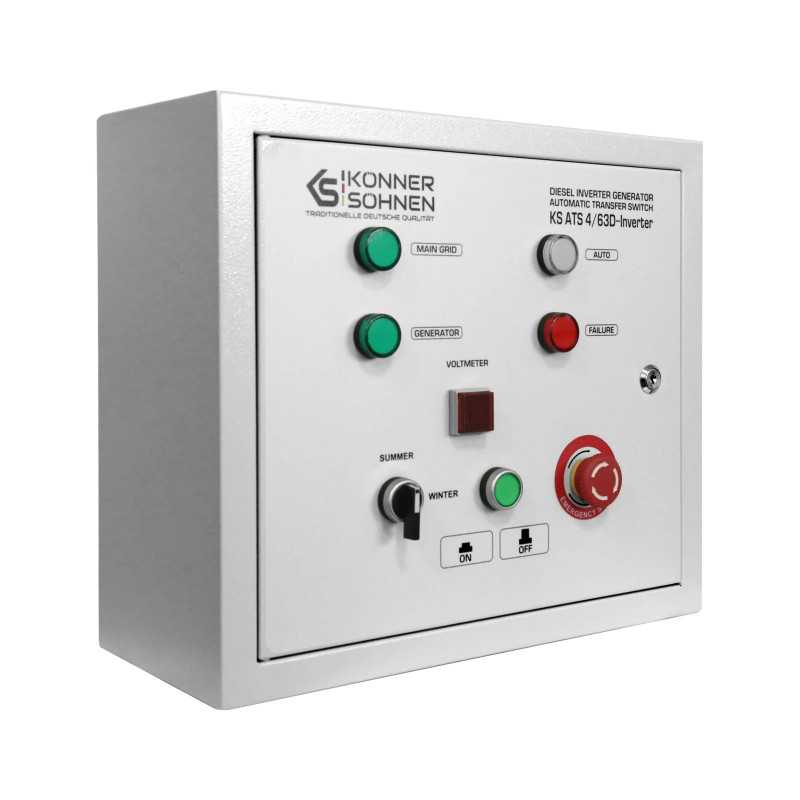

Na předním panelu jsou umístěny tlačítka předehřevu, voltmetr, signalizační kontrolky napájení ze sítě, napájení z generátoru, chyb a automatického režimu provozu, stejně jako přepínač ATS a tlačítko nouzového zastavení generátoru. Taková konfigurace činí ovládání systému pohodlnějším a přehlednějším.

Blok automaticky provádí nabíjení akumulátoru a maximální nabíjecí proud z vestavěného napájecího zdroje činí 3 A. Pro připojení k generátoru se používá 8pinový konektor a délka řídicího kabelu je 3 m. Napájecí připojení se provádí přes kontaktní lištu pro hlavní síť, zátěž a generátor s oddělenými svorkami L1, L2, L3, N, PE.

KS ATS 4/63D-Inverter má stupeň krytí IP21, třídu izolace F a je určen pro provoz v teplotním rozmezí od -10 °C do +50 °C při vlhkosti do 60 %. Skladovací teplota je od -10 °C do +70 °C. Rozměry modelu jsou 430 × 195 × 393 mm netto, hmotnost 9,3 kg, což činí jednotku vhodnou pro stacionární montáž v systémech záložního napájení.

Součástí dodávky Könner & Söhnen KS ATS 4/63D-Inverter je:

• blok automatického zapojení zálohy;
• řídicí kabel 3 m;
• návod k použití.
