Modulo di immissione automatica della riserva Könner & Söhnen KS ATS 4/63D-Inverter

Il gruppo di commutazione automatica di riserva Könner & Söhnen KS ATS 4/63D-Inverter è progettato per l'avvio automatico di un generatore compatibile e per il trasferimento del carico alla fonte di alimentazione di riserva in caso di interruzione dell'energia elettrica nella rete principale. Si tratta di una soluzione pratica per l'alimentazione di riserva di abitazioni, locali tecnici, officine, strutture commerciali o altri impianti in cui è importante garantire un funzionamento stabile dell'alimentazione elettrica senza un intervento manuale costante.

Il modello supporta il funzionamento con reti a 230 V e 400 V. Per la modalità a 230 V la potenza dichiarata è di 14,5 kW, mentre per la modalità a 400 V è di 41,5 kW, con una corrente massima di 63 A. Grazie a questi parametri, il KS ATS 4/63D-Inverter è adatto alla realizzazione di un sistema di alimentazione di riserva automatica piuttosto potente con il collegamento di un generatore trifase.

In modalità automatica, l'unità controlla la presenza dell'alimentazione principale e, in caso di sua interruzione, avvia il generatore dopo 10±1 secondi. Dopo l'avvio del generatore, il sistema trasferisce il carico alla fonte di alimentazione di riserva dopo 30 secondi. In caso di avvio non riuscito, l'AVR effettua 3 tentativi di avvio, dopodiché invia un segnale di errore. Dopo il ripristino dell'alimentazione dalla rete, il carico torna alla fonte principale con un ritardo di 60 secondi, e l'arresto del generatore avviene anch'esso con un ritardo di 60±1 secondi.

Per questo modello sono previsti i modi di funzionamento estivo e invernale. Il tempo di riscaldamento del sistema di preriscaldamento dell'aria in modalità estiva è di 0 secondi, mentre in modalità invernale è di 15 secondi. Ciò aiuta ad adattare il funzionamento del sistema alle condizioni stagionali e rende l'avvio del generatore più corretto nella stagione fredda.

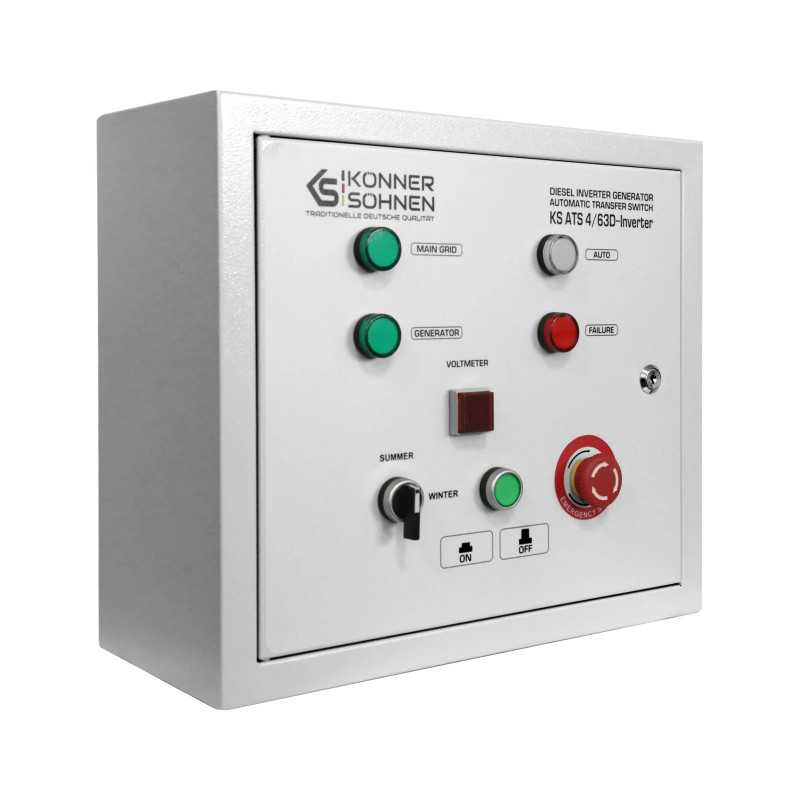

Sul pannello frontale sono posizionati i pulsanti di riscaldamento, il voltmetro, le spie di alimentazione principale, alimentazione dal generatore, errori e modalità automatica, nonché l'interruttore ATS e il pulsante di arresto di emergenza del generatore. Questa configurazione rende il controllo del sistema più comodo e intuitivo.

L'unità ricarica automaticamente la batteria, mentre la corrente massima di carica dall'alimentatore integrato è di 3 A. Per il collegamento al generatore viene utilizzato un connettore a 8 pin, mentre la lunghezza del cavo di controllo è di 3 m. Il collegamento di potenza avviene tramite una morsettiera per la rete principale, il carico e il generatore con terminali separati L1, L2, L3, N, PE.

KS ATS 4/63D-Inverter ha un grado di protezione IP21, classe di isolamento F ed è progettato per funzionare in un intervallo di temperatura compreso tra -10 °C e +50 °C con umidità fino al 60%. La temperatura di stoccaggio va da -10 °C a +70 °C. Le dimensioni del modello sono 430×195×393 mm netti, il peso è di 9,3 kg, il che rende l'unità comoda per l'installazione fissa in sistemi di alimentazione elettrica di riserva.

Dotazione del Könner & Söhnen KS ATS 4/63D-Inverter:

• unità di commutazione automatica;
• cavo di comando da 3 m;
• manuale d'uso.
