Module d'alimentation automatique de réserve Könner & Söhnen KS ATS 4/63D-Inverter

Le module de basculement automatique vers la source de secours Könner & Söhnen KS ATS 4/63D-Inverter est conçu pour démarrer automatiquement un générateur compatible et basculer la charge vers la source d'alimentation de secours en cas de coupure de courant sur le réseau principal. Il s'agit d'une solution pratique pour l'alimentation de secours d'une maison, d'un local technique, d'un atelier, d'un bâtiment commercial ou de tout autre système où la stabilité de l'alimentation électrique est essentielle sans intervention manuelle constante.

Le modèle prend en charge les réseaux 230 V et 400 V. La puissance nominale est de 14,5 kW en mode 230 V et de 41,5 kW en mode 400 V, avec un courant maximal de 63 A. Grâce à ces paramètres, le KS ATS 4/63D-Inverter convient à la mise en place d'un système d'alimentation de secours automatique assez puissant avec le raccordement d'un générateur triphasé.

En mode automatique, l'unité contrôle la présence de l'alimentation principale et, en cas de coupure, démarre le générateur au bout de 10 ± 1 seconde. Une fois le générateur en marche, le système transfère la charge vers la source d'alimentation de secours au bout de 30 secondes. En cas d'échec du démarrage, le système effectue 3 tentatives de démarrage, puis émet un signal d'erreur. Une fois l'alimentation secteur rétablie, la charge revient à la source principale avec un délai de 60 secondes, et l'arrêt du générateur s'effectue également avec un délai de 60 ± 1 seconde.

Ce modèle dispose de modes de fonctionnement été et hiver. Le temps de préchauffage du système de chauffage de l'air est de 0 seconde en mode été et de 15 secondes en mode hiver. Cela permet d'adapter le fonctionnement du système aux conditions saisonnières et rend le démarrage du générateur plus fiable pendant la saison froide.

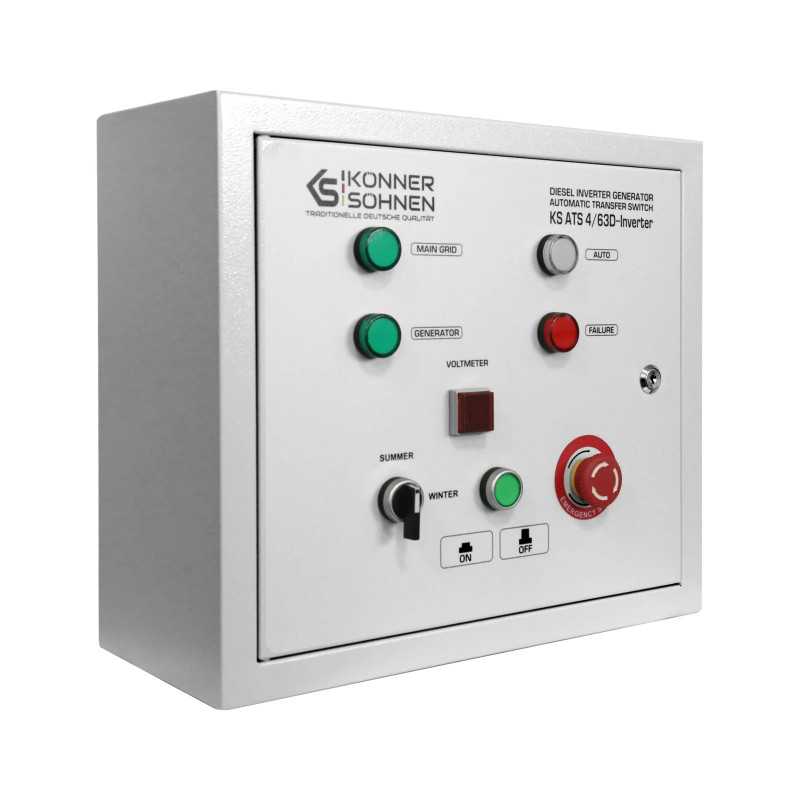

Le panneau avant comporte des boutons de préchauffage, un voltmètre, des voyants lumineux indiquant l'alimentation principale, l'alimentation par le générateur, les erreurs et le mode de fonctionnement automatique, ainsi qu'un commutateur ATS et un bouton d'arrêt d'urgence du générateur. Cette configuration rend la commande du système plus pratique et plus intuitive.

L'unité recharge automatiquement la batterie, et le courant de charge maximal provenant du bloc d'alimentation intégré est de 3 A. Un connecteur à 8 broches est utilisé pour le raccordement au générateur, et la longueur du câble de commande est de 3 m. Le raccordement électrique s'effectue via une barrette de connexion pour le réseau principal, la charge et le générateur, avec des bornes distinctes L1, L2, L3, N, PE.

Le KS ATS 4/63D-Inverter présente un indice de protection IP21, une classe d'isolation F et est conçu pour fonctionner dans une plage de températures comprise entre -10 °C et +50 °C avec une humidité maximale de 60 %. La température de stockage est comprise entre -10 °C et +70 °C. Les dimensions du modèle sont de 430 × 195 × 393 mm (net), pour un poids de 9,3 kg, ce qui rend l'unité pratique pour une installation fixe dans des systèmes d'alimentation électrique de secours.

Contenu de la livraison du Könner & Söhnen KS ATS 4/63D-Inverter :

• unité de basculement automatique ;
• câble de commande de 3 m ;
• mode d'emploi.
