Módulo de alimentación automática de reserva Könner & Söhnen KS ATS 4/63D-Inverter

El bloque de conexión automática a la red de reserva Könner & Söhnen KS ATS 4/63D-Inverter está diseñado para poner en marcha automáticamente un generador compatible y conmutar la carga a la fuente de alimentación de reserva en caso de corte de suministro eléctrico en la red principal. Se trata de una solución práctica para el suministro de reserva de una vivienda, una sala técnica, un taller, un local comercial u otra instalación en la que sea importante contar con un suministro eléctrico estable sin necesidad de intervención manual constante.

El modelo es compatible con redes de 230 V y 400 V. Para el modo de 230 V, la potencia nominal es de 14,5 kW, y para el modo de 400 V, de 41,5 kW, con una corriente máxima de 63 A. Gracias a estos parámetros, el KS ATS 4/63D-Inverter es adecuado para construir un sistema de alimentación de reserva automática bastante potente con la conexión de un generador trifásico.

En modo automático, la unidad controla la presencia del suministro eléctrico principal y, en caso de su interrupción, arranca el generador en 10±1 segundos. Tras el arranque del generador, el sistema transfiere la carga a la fuente de alimentación de reserva en 30 segundos. En caso de fallo en el arranque, el SAI realiza 3 intentos de arranque, tras lo cual emite una señal de error. Una vez restablecido el suministro de la red, la carga vuelve a la fuente principal con un retardo de 60 segundos, y la parada del generador también se produce con un retardo de 60±1 segundos.

Para este modelo se han previsto modos de funcionamiento de verano e invierno. El tiempo de calentamiento del sistema de precalentamiento de aire en el modo de verano es de 0 segundos, y en el de invierno, de 15 segundos. Esto ayuda a adaptar el funcionamiento del sistema a las condiciones estacionales y hace que el arranque del generador sea más preciso en la estación fría.

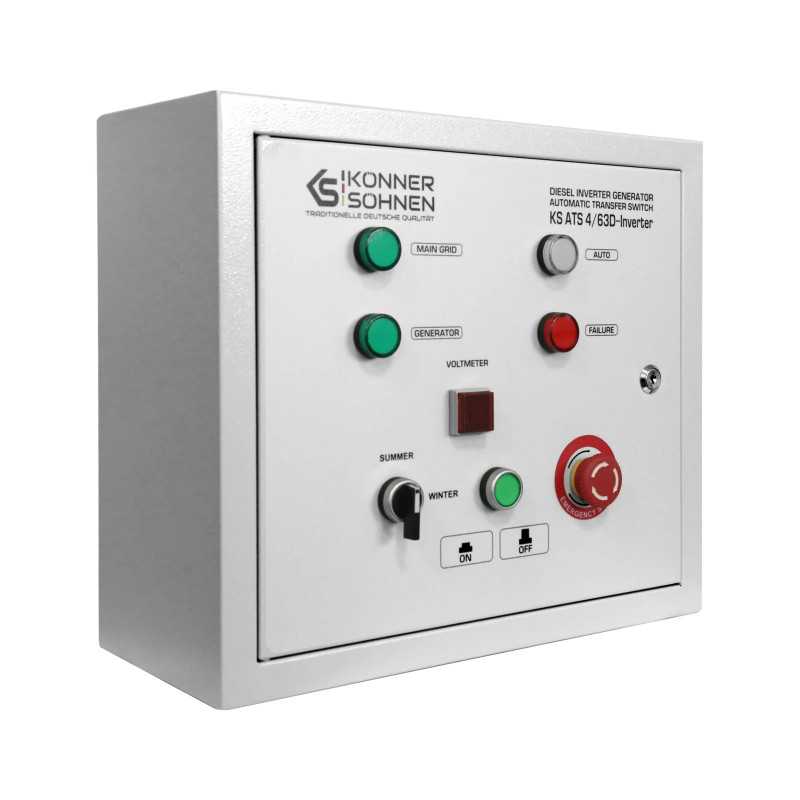

En el panel frontal se encuentran los botones de precalentamiento, el voltímetro, las luces indicadoras de alimentación principal, alimentación del generador, errores y modo de funcionamiento automático, así como el interruptor de la unidad ATS y el botón de parada de emergencia del generador. Esta configuración hace que el control del sistema sea más cómodo e intuitivo.

La unidad carga automáticamente la batería, y la corriente máxima de carga de la fuente de alimentación integrada es de 3 A. Para la conexión al generador se utiliza un conector de 8 pines, y la longitud del cable de control es de 3 m. La conexión de potencia se realiza a través de una regleta de contactos para la red principal, la carga y el generador, con bornes separados L1, L2, L3, N, PE.

El KS ATS 4/63D-Inverter tiene un grado de protección IP21, clase de aislamiento F y está diseñado para funcionar en un rango de temperaturas de -10 °C a +50 °C con una humedad de hasta el 60 %. La temperatura de almacenamiento es de -10 °C a +70 °C. Las dimensiones del modelo son 430 × 195 × 393 mm (netas) y el peso es de 9,3 kg, lo que hace que la unidad sea adecuada para su instalación fija en sistemas de alimentación eléctrica de reserva.

Equipamiento del Könner & Söhnen KS ATS 4/63D-Inverter:

• unidad de conmutación automática a la fuente de reserva;
• cable de control de 3 m;
• manual de instrucciones.
