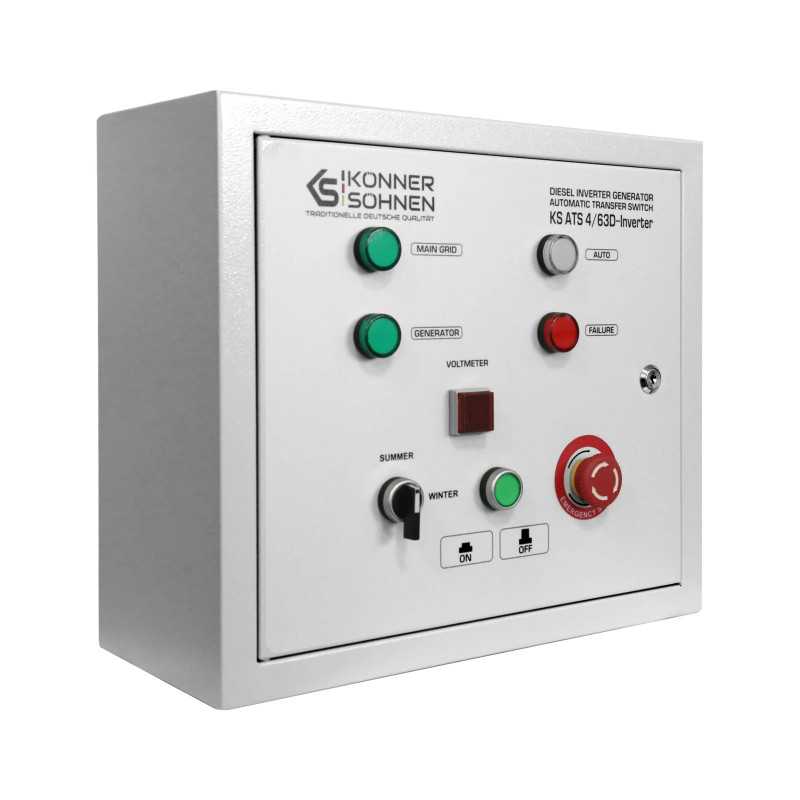

Блок автоматичного вводу резерву Könner & Söhnen KS ATS 4/63D-Inverter

Блок автоматичного вводу резерву Könner & Söhnen KS ATS 4/63D-Inverter призначений для автоматичного запуску сумісного генератора та перемикання навантаження на резервне джерело живлення при зникненні електроенергії в основній мережі. Це зручне рішення для резервного живлення будинку, технічного приміщення, майстерні, комерційного об’єкта або іншої системи, де важлива стабільна робота електроживлення без постійного ручного втручання.

Модель підтримує роботу з мережами 230 В і 400 В. Для режиму 230 В заявлена потужність 14.5 кВт, а для режиму 400 В — 41.5 кВт, при максимальному струмі 63 А. Завдяки таким параметрам KS ATS 4/63D-Inverter підходить для побудови досить потужної системи автоматичного резервного живлення з підключенням трифазного генератора.

У автоматичному режимі блок контролює наявність основного електропостачання та при його зникненні запускає генератор через 10±1 секунд. Після початку роботи генератора система через 30 секунд переводить навантаження на резервне джерело живлення. У разі невдалого запуску АВР виконує 3 спроби запуску, після чого подає сигнал про помилку. Після відновлення живлення від мережі навантаження повертається на основне джерело із затримкою 60 секунд, а зупинка генератора також відбувається із затримкою 60±1 секунд.

Для цієї моделі передбачено літній і зимовий режими роботи. Час нагрівання системи повітряного підігріву в літньому режимі становить 0 секунд, а в зимовому — 15 секунд. Це допомагає адаптувати роботу системи до сезонних умов і робить запуск генератора більш коректним у холодну пору року.

На передній панелі розміщені кнопки підігріву, вольтметр, сигнальні лампи подачі основного живлення, живлення від генератора, помилки та автоматичного режиму роботи, а також ATS unit switch і кнопка аварійної зупинки генератора. Така конфігурація робить керування системою більш зручним і наочним.

Блок автоматично виконує заряд акумулятора, а максимальний струм заряду від вбудованого блока живлення становить 3 А. Для підключення до генератора використовується 8-піновий роз’єм, а довжина керуючого кабелю складає 3 м. Силове підключення виконується через контактну планку для основної мережі, навантаження та генератора з окремими клемами L1, L2, L3, N, PE.

KS ATS 4/63D-Inverter має клас захисту IP21, клас ізоляції F та розрахований на роботу в діапазоні температур від -10°C до +50°C при вологості до 60%. Температура зберігання становить від -10°C до +70°C. Габарити моделі — 430×195×393 мм нетто, вага — 9.3 кг, що робить блок зручним для стаціонарного монтажу в системах резервного електроживлення.

Комплектація Könner & Söhnen KS ATS 4/63D-Inverter:

• блок автоматичного вводу резерву;
• керуючий кабель 3 м;
• інструкція з експлуатації.
