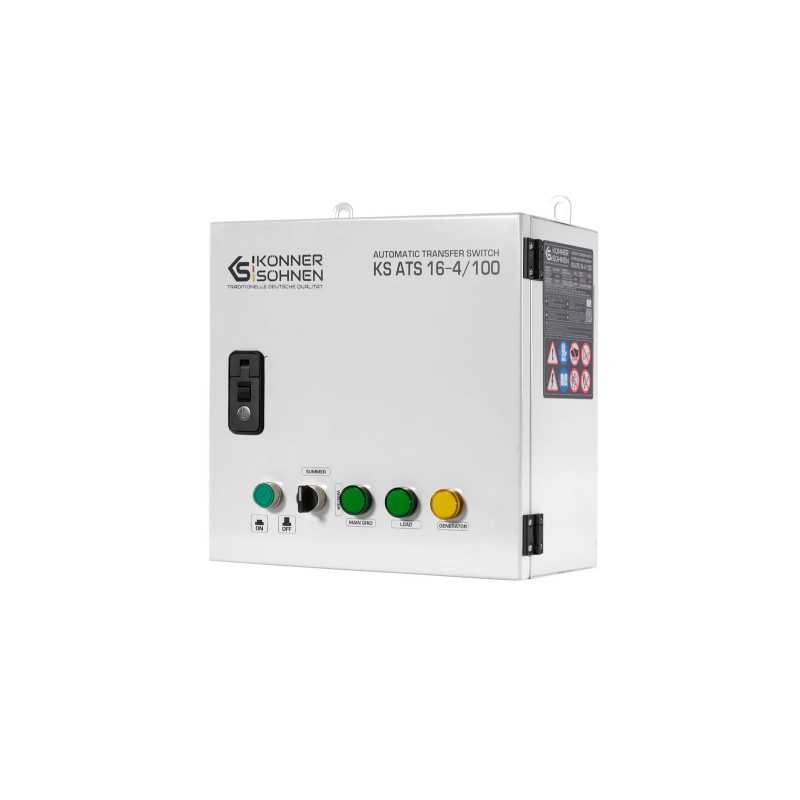

Bloc d'alimentation automatique Könner & Söhnen KS ATS 16-4/100

Le bloc de commutation automatique de secours Könner & Söhnen KS ATS 16-4/100 est conçu pour démarrer automatiquement un générateur diesel et basculer la charge du réseau principal vers la source d'alimentation de secours en cas de coupure de courant. Il s'agit d'une solution pratique pour les installations où il est essentiel d'assurer une alimentation électrique ininterrompue sans surveillance manuelle permanente.

Le modèle fonctionne sous une tension de 230 V / 400 V et est conçu pour un courant maximal de 100 A. La puissance indiquée est de 23 kW pour le mode 230 V et de 55 kW pour le mode 400 V. Le fabricant précise que l'intensité des consommateurs raccordés au système AVR ne doit pas dépasser 100 A par phase. :contentReference[oaicite:1]{index=1}

Le bloc AVR démarre automatiquement le générateur 10 ± 1 seconde après la coupure de l'alimentation principale. 30 secondes après le démarrage du générateur, le système bascule la charge vers la source de secours. En cas d'échec du démarrage, le bloc effectue 3 tentatives de démarrage, après quoi il signale une erreur. Une fois l'alimentation rétablie à partir du réseau extérieur, le délai de commutation de la charge vers le réseau principal est de 60 secondes, et le délai d'arrêt du générateur est de 60 ± 1 seconde. :contentReference[oaicite:2]{index=2}

Ce modèle est équipé d'un commutateur SUMMER / WINTER qui permet de tenir compte des conditions saisonnières de démarrage. Le temps de préchauffage du système de préchauffage de l'air est de 0 seconde en mode été et de 15 secondes en mode hiver. Cela permet de stabiliser le démarrage du générateur diesel pendant la saison froide. :contentReference[oaicite:3]{index=3}

Le panneau avant de l'unité comporte un interrupteur d'alimentation, un interrupteur de préchauffage, un indicateur de présence de tension provenant du réseau externe, un indicateur de tension en sortie et un indicateur de présence de tension provenant du générateur. Ces indicateurs permettent d'évaluer rapidement l'état actuel du système d'alimentation de secours. :contentReference[oaicite:4]{index=4}

Le KS ATS 16-4/100 est uniquement compatible avec les générateurs diesel Könner & Söhnen de la série KS 16, qui disposent d'une connexion ATS appropriée. Un câble de commande de 10 m de long est utilisé pour le raccordement. Le connecteur ATS comporte 6 contacts, parmi lesquels des lignes +12 V, de la vanne de carburant, de confirmation du démarrage du moteur, du démarreur électrique, GND (-12 V) et du préchauffage. :contentReference[oaicite:5]{index=5}

Le modèle présente un indice de protection IP44, une classe d'isolation AC1,0 kV / 1 min 1 mA et est conçu pour fonctionner à des températures comprises entre -50 °C et +45 °C avec une humidité maximale de 50 %. La température de stockage est comprise entre -30 °C et +70 °C. Le boîtier, aux dimensions de 350 × 382 × 192 mm et d'un poids de 12 kg, est adapté à une installation fixe dans des systèmes d'alimentation électrique de secours. :contentReference[oaicite:6]{index=6}

Contenu de la livraison du Könner & Söhnen KS ATS 16-4/100 :

• un module de commutation automatique vers la source de secours ;
• câble de commande de 10 m ;
• mode d'emploi.
