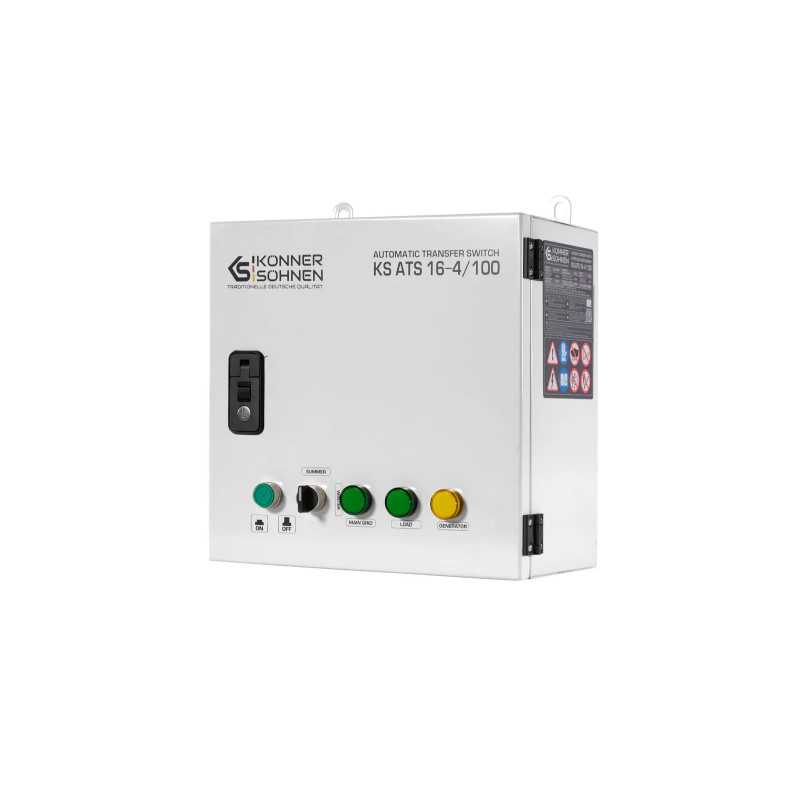

Moduł automatycznego wprowadzania rezerwy Könner & Söhnen KS ATS 16-4/100

Moduł automatycznego przełączania na zasilanie rezerwowe Könner & Söhnen KS ATS 16-4/100 służy do automatycznego uruchamiania generatora dieslowskiego oraz przełączania obciążenia z sieci głównej na rezerwowe źródło zasilania w przypadku zaniku napięcia. Jest to praktyczne rozwiązanie dla obiektów, w których ważne jest zapewnienie nieprzerwanego zasilania bez konieczności ciągłej kontroli ręcznej.

Model pracuje przy napięciu 230 V / 400 V i jest przystosowany do maksymalnego prądu 100 A. Dla trybu 230 V podana moc wynosi 23 kW, a dla trybu 400 V — 55 kW. Producent oddzielnie zaznacza, że natężenie prądu odbiorników podłączonych do systemu AVR nie powinno przekraczać 100 A na jedną fazę. :contentReference[oaicite:1]{index=1}

Moduł AVR automatycznie uruchamia generator po 10±1 sekundach od zaniku zasilania głównego. Po 30 sekundach od rozpoczęcia pracy generatora system przełącza obciążenie na źródło rezerwowe. W przypadku nieudanego uruchomienia moduł wykonuje 3 próby startu, po czym sygnalizuje błąd. Po przywróceniu zasilania z sieci zewnętrznej opóźnienie przełączenia obciążenia z powrotem wynosi 60 sekund, a opóźnienie zatrzymania generatora — 60±1 sekund. :contentReference[oaicite:2]{index=2}

W tym modelu przewidziano przełącznik SUMMER / WINTER, który pozwala uwzględnić sezonowe warunki uruchamiania. Czas nagrzewania systemu ogrzewania powietrznego w trybie letnim wynosi 0 sekund, a w trybie zimowym — 15 sekund. Pomaga to ustabilizować uruchamianie generatora dieslowskiego w zimnych porach roku. :contentReference[oaicite:3]{index=3}

Na przednim panelu bloku umieszczono wyłącznik zasilania, włącznik ogrzewania, wskaźnik obecności napięcia z sieci zewnętrznej, wskaźnik napięcia na wyjściu oraz wskaźnik obecności napięcia z generatora. Taka sygnalizacja pozwala szybko ocenić aktualny stan systemu zasilania awaryjnego. :contentReference[oaicite:4]{index=4}

KS ATS 16-4/100 nadaje się wyłącznie do generatorów dieslowych Könner & Söhnen serii KS 16, które posiadają odpowiednie złącze ATS. Do podłączenia służy kabel sterujący o długości 10 m. Złącze ATS posiada 6 styków, wśród których przewidziano linie +12V, zaworu paliwowego, potwierdzenia uruchomienia silnika, rozrusznika elektrycznego, GND (-12V) oraz podgrzewania przedstartowego. :contentReference[oaicite:5]{index=5}

Model posiada stopień ochrony IP44, klasę izolacji AC1,0 kV / 1 min 1 mA i jest przystosowany do pracy w temperaturze od -50°C do +45°C przy wilgotności do 50%. Temperatura przechowywania wynosi od -30°C do +70°C. Obudowa o wymiarach 350×382×192 mm i wadze 12 kg nadaje się do stacjonarnego montażu w systemach zasilania awaryjnego. :contentReference[oaicite:6]{index=6}

Zestaw Könner & Söhnen KS ATS 16-4/100:

• moduł automatycznego przełączania na zasilanie rezerwowe;
• kabel sterujący o długości 10 m;
• instrukcja obsługi.
