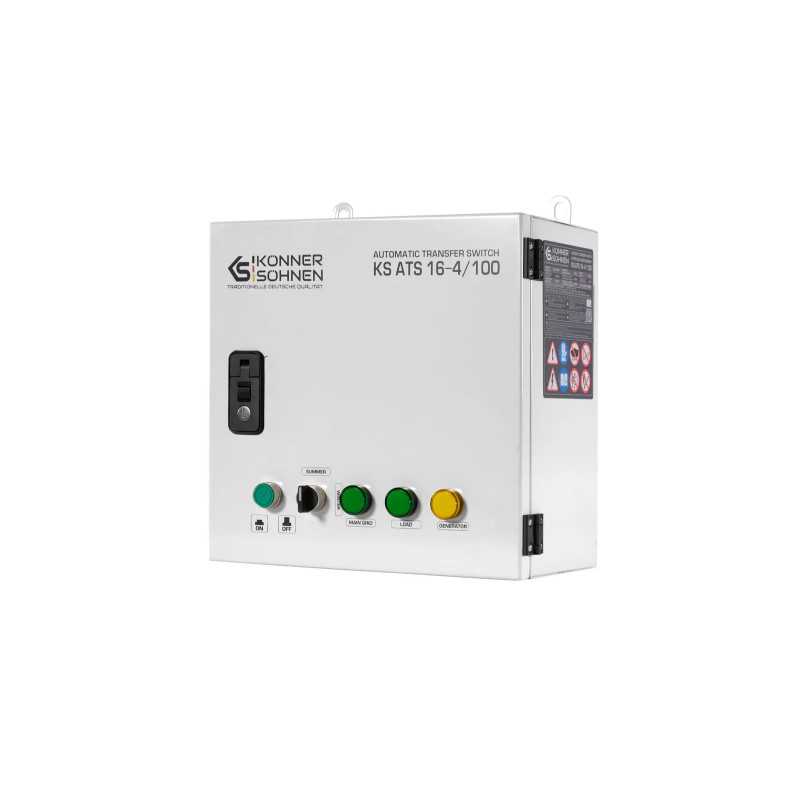

Modul automatického doplňování zásobníku Könner & Söhnen KS ATS 16-4/100

Blok automatického zapojení záložního zdroje Könner & Söhnen KS ATS 16-4/100 je určen k automatickému spuštění dieselového generátoru a přepnutí zátěže z hlavní sítě na záložní zdroj napájení v případě výpadku napětí. Jedná se o praktické řešení pro objekty, kde je důležité zajistit nepřetržitý přísun elektrické energie bez nutnosti neustálého ručního dohledu.

Model pracuje s napětím 230 V / 400 V a je dimenzován na maximální proud 100 A. Pro režim 230 V je uvedený výkon 23 kW a pro režim 400 V – 55 kW. Výrobce zvlášť upozorňuje, že proud spotřebičů připojených k systému AVR nesmí překročit 100 A na jednu fázi. :contentReference[oaicite:1]{index=1}

Blok AVR automaticky spustí generátor 10±1 sekund po výpadku hlavního napájení. 30 sekund po zahájení provozu generátoru systém přepne zátěž na záložní zdroj. V případě neúspěšného spuštění provede blok 3 pokusy o start, poté signalizuje chybu. Po obnovení napájení z vnější sítě činí zpoždění přepnutí zátěže zpět 60 sekund a zpoždění zastavení generátoru 60±1 sekund. :contentReference[oaicite:2]{index=2}

Pro tento model je k dispozici přepínač SUMMER / WINTER, který umožňuje zohlednit sezónní podmínky spouštění. Doba zahřívání systému ohřevu vzduchu v letním režimu činí 0 sekund a v zimním režimu 15 sekund. To pomáhá stabilizovat spouštění dieselového generátoru v chladném ročním období. :contentReference[oaicite:3]{index=3}

Na předním panelu jednotky jsou umístěny vypínač napájení, spínač předehřívání, indikátor přítomnosti napětí z vnější sítě, indikátor výstupního napětí a indikátor přítomnosti napětí z generátoru. Tato indikace umožňuje rychle posoudit aktuální stav záložního napájecího systému. :contentReference[oaicite:4]{index=4}

KS ATS 16-4/100 je vhodný pouze pro dieselové generátory Könner & Söhnen řady KS 16, které mají odpovídající připojení ATS. Pro připojení se používá řídicí kabel o délce 10 m. Konektor ATS má 6 kontaktů, mezi nimiž jsou linky +12 V, palivového ventilu, potvrzení spuštění motoru, elektrostartéru, GND (-12 V) a předstartovacího ohřevu. :contentReference[oaicite:5]{index=5}

Model má stupeň krytí IP44, izolační třídu AC1,0 kV / 1 min 1 mA a je určen pro provoz při teplotách od -50 °C do +45 °C při vlhkosti do 50 %. Skladovací teplota je od -30 °C do +70 °C. Skříň o rozměrech 350 × 382 × 192 mm a hmotnosti 12 kg je vhodná pro stacionární montáž v systémech záložního napájení. :contentReference[oaicite:6]{index=6}

Obsah balení Könner & Söhnen KS ATS 16-4/100:

• blok automatického zapojení zálohy;
• řídicí kabel 10 m;
• návod k obsluze.
