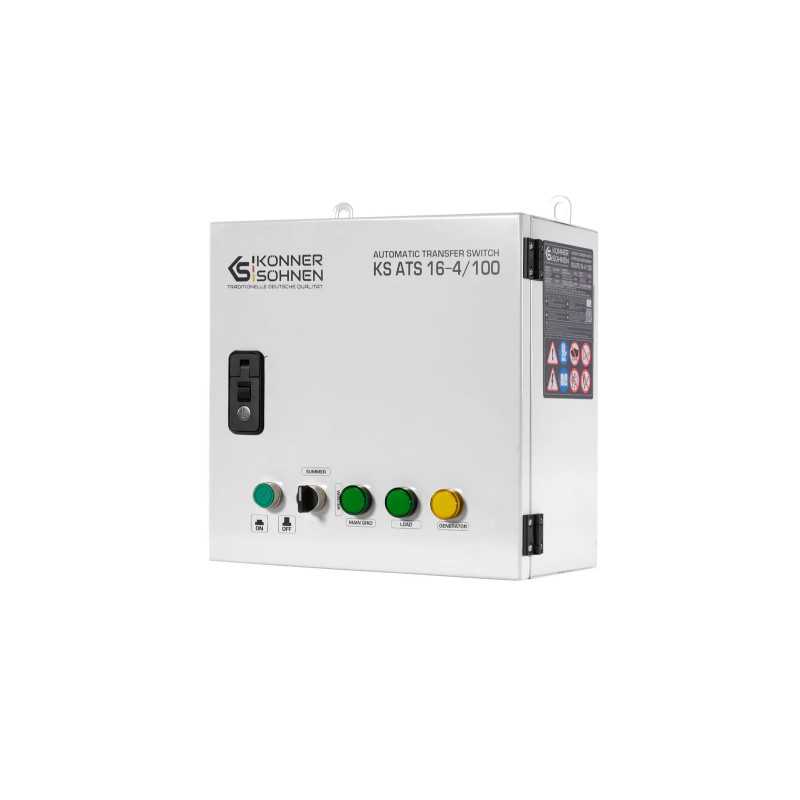

Блок автоматичного вводу резерву Könner & Söhnen KS ATS 16-4/100

Блок автоматичного вводу резерву Könner & Söhnen KS ATS 16-4/100 призначений для автоматичного запуску дизельного генератора та перемикання навантаження з основної мережі на резервне джерело живлення у разі зникнення напруги. Це практичне рішення для об’єктів, де важливо забезпечити безперервну подачу електроенергії без постійного ручного контролю.

Модель працює з напругою 230 В / 400 В та розрахована на максимальний струм 100 А. Для режиму 230 В вказана потужність 23 кВт, а для режиму 400 В — 55 кВт. Виробник окремо зазначає, що сила струму споживачів, підключених до системи АВР, не повинна перевищувати 100 А на одну фазу. :contentReference[oaicite:1]{index=1}

Блок АВР автоматично запускає генератор через 10±1 секунд після зникнення основного живлення. Через 30 секунд після початку роботи генератора система перемикає навантаження на резервне джерело. У випадку невдалого запуску блок виконує 3 спроби старту, після чого сигналізує про помилку. Після відновлення живлення від зовнішньої мережі затримка перемикання навантаження назад становить 60 секунд, а затримка зупинки генератора — 60±1 секунд. :contentReference[oaicite:2]{index=2}

Для цієї моделі передбачено перемикач SUMMER / WINTER, який дозволяє враховувати сезонні умови запуску. Час нагрівання системи повітряного підігріву в літньому режимі становить 0 секунд, а в зимовому — 15 секунд. Це допомагає стабілізувати запуск дизельного генератора в холодну пору року. :contentReference[oaicite:3]{index=3}

На передній панелі блока розміщені вимикач живлення, вмикач підігріву, індикатор наявності напруги від зовнішньої мережі, індикатор напруги на виході та індикатор наявності напруги від генератора. Така індикація дозволяє швидко оцінити поточний стан системи резервного живлення. :contentReference[oaicite:4]{index=4}

KS ATS 16-4/100 підходить лише для дизельних генераторів Könner & Söhnen серії KS 16, які мають відповідне підключення ATS. Для підключення використовується керуючий кабель довжиною 10 м. ATS-роз’єм має 6 контактів, серед яких передбачені лінії +12V, паливного клапана, підтвердження запуску двигуна, електростартера, GND (-12V) і передстартового підігріву. :contentReference[oaicite:5]{index=5}

Модель має клас захисту IP44, клас ізоляції AC1.0KV / 1min 1mA та розрахована на роботу при температурі від -50°C до +45°C при вологості до 50%. Температура зберігання становить від -30°C до +70°C. Корпус із розмірами 350×382×192 мм та вагою 12 кг підходить для стаціонарного монтажу в системах резервного електроживлення. :contentReference[oaicite:6]{index=6}

Комплектація Könner & Söhnen KS ATS 16-4/100:

• блок автоматичного вводу резерву;
• керуючий кабель 10 м;
• інструкція з експлуатації.
