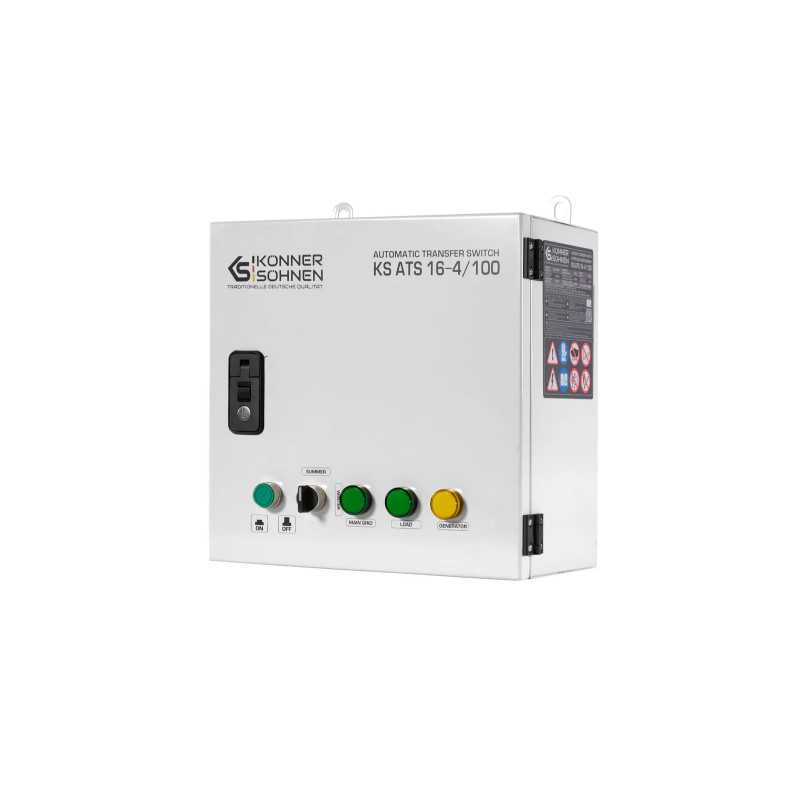

Unità di alimentazione automatica Könner & Söhnen KS ATS 16-4/100

Il gruppo di commutazione automatica di riserva Könner & Söhnen KS ATS 16-4/100 è progettato per l'avvio automatico del generatore diesel e per il trasferimento del carico dalla rete principale alla fonte di alimentazione di riserva in caso di interruzione di corrente. Si tratta di una soluzione pratica per gli impianti in cui è fondamentale garantire una fornitura continua di energia elettrica senza la necessità di un controllo manuale costante.

Il modello funziona con una tensione di 230 V / 400 V ed è progettato per una corrente massima di 100 A. Per la modalità a 230 V la potenza indicata è di 23 kW, mentre per la modalità a 400 V è di 55 kW. Il produttore precisa che l'intensità di corrente dei carichi collegati al sistema ATS non deve superare i 100 A per fase. :contentReference[oaicite:1]{index=1}

L'unità ATS avvia automaticamente il generatore 10±1 secondi dopo l'interruzione dell'alimentazione principale. 30 secondi dopo l'avvio del generatore, il sistema commuta il carico sulla fonte di riserva. In caso di avvio non riuscito, l'unità effettua 3 tentativi di avvio, dopodiché segnala un errore. Dopo il ripristino dell'alimentazione dalla rete esterna, il ritardo di commutazione del carico è di 60 secondi, mentre il ritardo di arresto del generatore è di 60±1 secondi. :contentReference[oaicite:2]{index=2}

Per questo modello è previsto un selettore SUMMER / WINTER, che consente di tenere conto delle condizioni stagionali di avvio. Il tempo di riscaldamento del sistema di preriscaldamento dell'aria in modalità estiva è di 0 secondi, mentre in modalità invernale è di 15 secondi. Ciò contribuisce a stabilizzare l'avvio del generatore diesel nella stagione fredda. :contentReference[oaicite:3]{index=3}

Sul pannello frontale dell'unità sono posizionati l'interruttore di alimentazione, l'interruttore di preriscaldamento, l'indicatore di presenza di tensione dalla rete esterna, l'indicatore di tensione in uscita e l'indicatore di presenza di tensione dal generatore. Tale indicazione consente di valutare rapidamente lo stato attuale del sistema di alimentazione di riserva. :contentReference[oaicite:4]{index=4}

KS ATS 16-4/100 è adatto solo per i generatori diesel Könner & Söhnen della serie KS 16, dotati di un apposito collegamento ATS. Per il collegamento viene utilizzato un cavo di comando lungo 10 m. Il connettore ATS ha 6 contatti, tra cui sono previste le linee +12V, valvola del carburante, conferma dell'avvio del motore, avviamento elettrico, GND (-12V) e preriscaldamento. :contentReference[oaicite:5]{index=5}

Il modello ha un grado di protezione IP44, un grado di isolamento AC1,0 kV / 1 min 1 mA ed è progettato per funzionare a temperature comprese tra -50 °C e +45 °C con umidità fino al 50%. La temperatura di stoccaggio va da -30 °C a +70 °C. L'involucro, con dimensioni di 350×382×192 mm e un peso di 12 kg, è adatto per l'installazione fissa in sistemi di alimentazione elettrica di riserva. :contentReference[oaicite:6]{index=6}

Dotazione Könner & Söhnen KS ATS 16-4/100:

• unità di inserimento automatico del backup;
• cavo di comando da 10 m;
• manuale d'uso.
