Modulo di alimentazione automatica della riserva Könner & Söhnen KS ATS 4/25 Inverter

Il gruppo di commutazione automatica di riserva Könner & Söhnen KS ATS 4/25 Inverter rappresenta una soluzione pratica per garantire l'alimentazione di riserva automatica in caso di interruzione della tensione nella rete principale. Il dispositivo controlla la presenza dell'alimentazione esterna, avvia automaticamente un generatore compatibile e commuta il carico sulla fonte di riserva, consentendo di mantenere l'alimentazione degli utenti importanti senza un intervento manuale costante.

Il modello è progettato per funzionare con reti a 230 V e 400 V, quindi può essere utilizzato in diversi schemi di collegamento a seconda delle caratteristiche dell'impianto e della configurazione del sistema elettrico. Per la modalità monofase, le istruzioni indicano una potenza di 5,75 (11,5) kW e una corrente massima di 25 (50) A, mentre per quella trifase: 13 kW con una corrente massima di 25 A. Ciò rende il KS ATS 4/25 Inverter una soluzione pratica per l'alimentazione di riserva di una casa privata, una villetta, un piccolo edificio commerciale, un'officina o singole linee di importanza critica.

La funzione principale dell'unità è la commutazione automatica dell'alimentazione. In caso di interruzione della tensione di rete, il sistema avvia automaticamente il generatore dopo 15 secondi e, altri 30 secondi dopo l'inizio del suo funzionamento, trasferisce il carico alla fonte di riserva. Se l'avvio non va a buon fine, l'unità effettua fino a 5 tentativi a intervalli di 5 secondi, dopodiché invia un segnale di errore. Questa logica di funzionamento rende il sistema più affidabile e pratico nell'uso quotidiano.

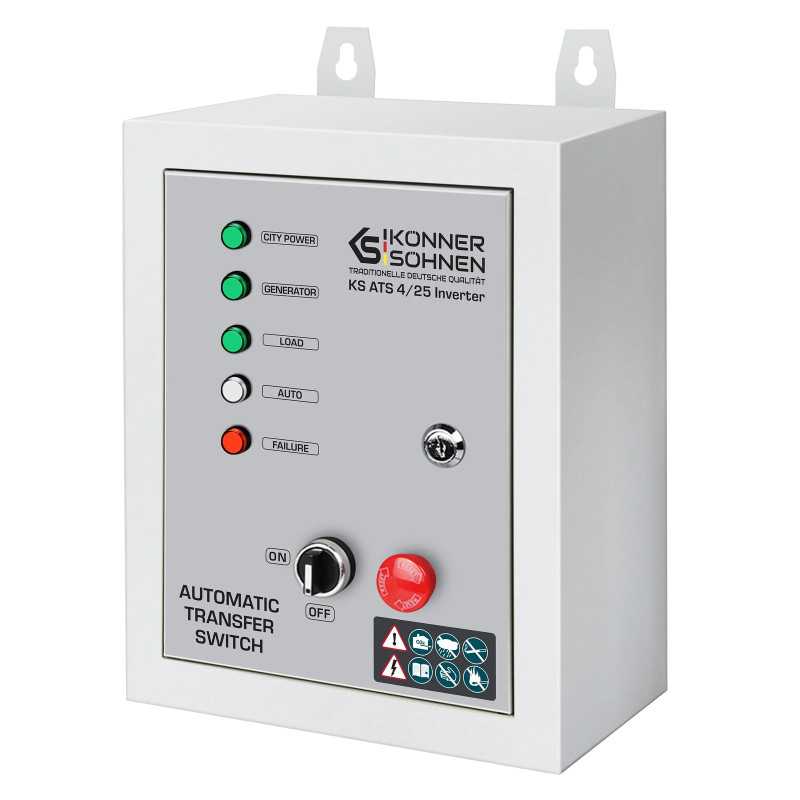

Il Könner & Söhnen KS ATS 4/25 Inverter è dotato di indicatori luminosi che segnalano l'alimentazione di rete, l'alimentazione dal generatore, il collegamento del carico, la modalità di funzionamento automatico e lo stato di errore. Sul pannello frontale sono inoltre posizionati l'interruttore principale e il pulsante di arresto di emergenza del generatore, il che semplifica il controllo del sistema e il monitoraggio del suo stato.

Un'altra caratteristica utile del modello è la ricarica automatica della batteria. L'unità ATS esegue la ricarica della batteria automaticamente, mentre la corrente massima di ricarica dall'alimentatore integrato da 12 V è di 2 A. Ciò contribuisce a mantenere il sistema pronto all'avvio senza ulteriori soluzioni complesse.

Il modello ha un grado di protezione IP41 ed è progettato per funzionare in un intervallo di temperatura compreso tra -10 °C e +55 °C. La temperatura di stoccaggio va da -10 °C a +70 °C. Le dimensioni compatte di 320×250×140 mm e il peso di 4,9 kg rendono l'unità abbastanza comoda da installare in un locale tecnico o nell'area di collegamento dell'alimentazione di riserva.

Per il collegamento al generatore si utilizza un connettore a 7 pin e un cavo di comando, incluso nella confezione. È importante che il generatore disponga di un connettore speciale per il collegamento dell'ATS. Inoltre, il produttore sottolinea che l'apertura dell'unità, il collegamento elettrico e l'integrazione nella rete elettrica devono essere eseguiti da un elettricista qualificato in conformità con le norme e le regole di sicurezza vigenti.

Dotazione del Könner & Söhnen KS ATS 4/25 Inverter:

• unità di inserimento automatico della riserva;
• cavo di comando da 5 m;
• manuale d'uso.
