Automatischer Reservetank-Einspeiseblock Könner & Söhnen KS ATS 4/63D-Inverter

Die automatische Notstromumschaltanlage Könner & Söhnen KS ATS 4/63D-Inverter dient zum automatischen Anlaufen eines kompatiblen Generators und zur Umschaltung der Last auf die Notstromversorgung bei einem Stromausfall im Hauptnetz. Dies ist eine praktische Lösung für die Notstromversorgung von Wohnhäusern, Technikräumen, Werkstätten, Gewerbeobjekten oder anderen Anlagen, bei denen ein stabiler Stromversorgungsbetrieb ohne ständige manuelle Eingriffe wichtig ist.

Das Modell unterstützt den Betrieb mit 230-V- und 400-V-Netzen. Für den 230-V-Betrieb beträgt die Nennleistung 14,5 kW, für den 400-V-Betrieb 41,5 kW bei einem maximalen Strom von 63 A. Dank dieser Parameter eignet sich der KS ATS 4/63D-Inverter für den Aufbau eines recht leistungsstarken automatischen Notstromsystems mit Anschluss eines Drehstromgenerators.

Im Automatikbetrieb überwacht die Einheit das Vorhandensein der Hauptstromversorgung und startet bei deren Ausfall den Generator nach 10±1 Sekunden. Nach dem Anlaufen des Generators schaltet das System die Last nach 30 Sekunden auf die Notstromquelle um. Bei einem fehlgeschlagenen Start unternimmt die USV drei Startversuche und gibt anschließend ein Fehlersignal aus. Nach Wiederherstellung der Netzversorgung wird die Last mit einer Verzögerung von 60 Sekunden auf die Hauptstromquelle zurückgeschaltet, und das Abschalten des Generators erfolgt ebenfalls mit einer Verzögerung von 60±1 Sekunden.

Für dieses Modell sind Sommer- und Winterbetriebsmodi vorgesehen. Die Aufheizzeit des Luftheizsystems beträgt im Sommermodus 0 Sekunden und im Wintermodus 15 Sekunden. Dies hilft, den Betrieb des Systems an die saisonalen Bedingungen anzupassen und sorgt für einen korrekteren Start des Generators in der kalten Jahreszeit.

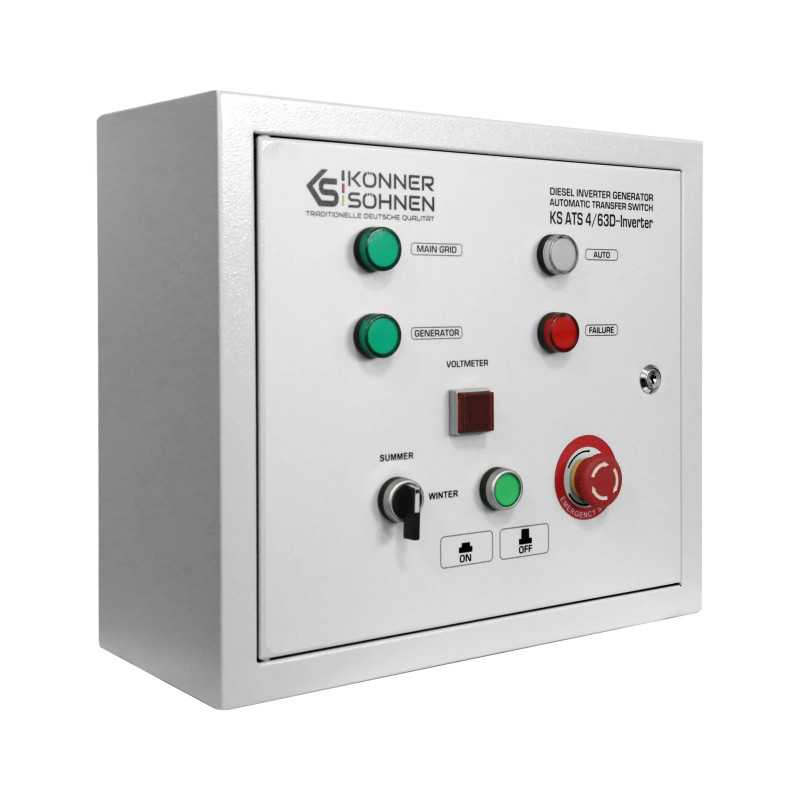

Auf der Frontplatte befinden sich die Tasten für die Vorwärmung, ein Voltmeter, Signalleuchten für die Hauptstromversorgung, die Stromversorgung vom Generator, Fehler und den Automatikbetrieb sowie der ATS-Unit-Schalter und die Not-Aus-Taste für den Generator. Diese Konfiguration macht die Steuerung des Systems komfortabler und übersichtlicher.

Das Gerät lädt die Batterie automatisch auf, wobei der maximale Ladestrom des integrierten Netzteils 3 A beträgt. Für den Anschluss an den Generator wird ein 8-poliger Stecker verwendet, die Länge des Steuerkabels beträgt 3 m. Der Leistungsanschluss erfolgt über eine Klemmleiste für das Hauptnetz, die Last und den Generator mit separaten Klemmen L1, L2, L3, N, PE.

Der KS ATS 4/63D-Inverter verfügt über die Schutzart IP21, die Isolationsklasse F und ist für den Betrieb in einem Temperaturbereich von -10 °C bis +50 °C bei einer Luftfeuchtigkeit von bis zu 60% ausgelegt . Die Lagertemperatur liegt zwischen -10 °C und +70 °C. Die Abmessungen des Modells betragen 430 × 195 × 393 mm (Netto), das Gewicht 9,3 kg, wodurch sich das Gerät gut für die stationäre Montage in Notstromversorgungssystemen eignet.

Lieferumfang des Könner & Söhnen KS ATS 4/63D-Inverter:

• Automatische Umschaltvorrichtung;
• Steuerkabel 3 m;
• Bedienungsanleitung.
