Automatischer Reservetank-Einsatz von Könner & Söhnen KS ATS 16-4/100

Die automatische Notstromumschalteinheit Könner & Söhnen KS ATS 16-4/100 dient zum automatischen Starten eines Dieselgenerators und zur Umschaltung der Last vom Hauptnetz auf die Notstromversorgung bei einem Stromausfall. Dies ist eine praktische Lösung für Einrichtungen, in denen eine unterbrechungsfreie Stromversorgung ohne ständige manuelle Überwachung gewährleistet sein muss.

Das Modell arbeitet mit einer Spannung von 230 V / 400 V und ist für einen maximalen Strom von 100 A ausgelegt. Für den 230-V-Betrieb wird eine Leistung von 23 kW angegeben, für den 400-V-Betrieb 55 kW. Der Hersteller weist gesondert darauf hin, dass die Stromstärke der an das ATS angeschlossenen Verbraucher 100 A pro Phase nicht überschreiten darf. :contentReference[oaicite:1]{index=1}

Die AVR-Einheit startet den Generator automatisch 10±1 Sekunden nach Ausfall der Hauptstromversorgung. 30 Sekunden nach Inbetriebnahme des Generators schaltet das System die Last auf die Notstromquelle um. Bei einem fehlgeschlagenen Start unternimmt die Einheit drei Startversuche und meldet anschließend einen Fehler. Nach Wiederherstellung der Stromversorgung aus dem externen Netz beträgt die Verzögerung für die Rückumschaltung der Last 60 Sekunden und die Verzögerung für das Abschalten des Generators 60±1 Sekunden. :contentReference[oaicite:2]{index=2}

Für dieses Modell ist ein SUMMER/WINTER-Schalter vorgesehen, der es ermöglicht, saisonale Startbedingungen zu berücksichtigen. Die Aufheizzeit des Luftheizungssystems beträgt im Sommerbetrieb 0 Sekunden und im Winterbetrieb 15 Sekunden. Dies trägt dazu bei, den Start des Dieselgenerators in der kalten Jahreszeit zu stabilisieren. :contentReference[oaicite:3]{index=3}

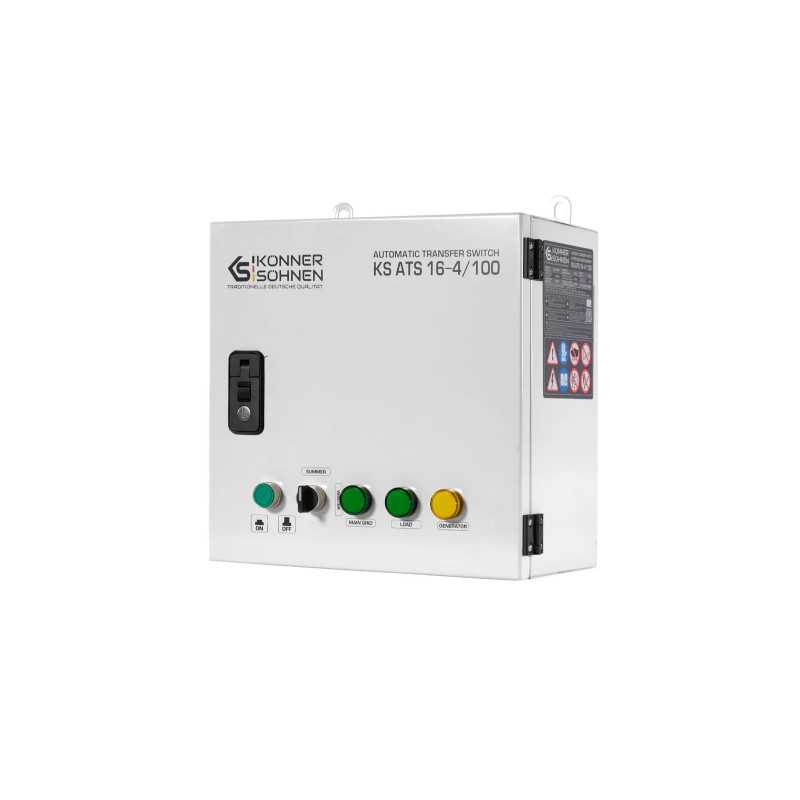

Auf der Vorderseite des Geräts befinden sich der Netzschalter, der Schalter für die Vorwärmung, die Anzeige für die Netzspannung, die Ausgangsspannungsanzeige und die Anzeige für die Generatorspannung. Diese Anzeigen ermöglichen eine schnelle Beurteilung des aktuellen Zustands des Notstromversorgungssystems. :contentReference[oaicite:4]{index=4}

Der KS ATS 16-4/100 ist nur für Dieselgeneratoren der Serie KS 16 von Könner & Söhnen geeignet, die über einen entsprechenden ATS-Anschluss verfügen. Für den Anschluss wird ein 10 m langes Steuerkabel verwendet. Der ATS-Stecker verfügt über 6 Kontakte, darunter Leitungen für +12 V, das Kraftstoffventil, die Bestätigung des Motorstarts, den Elektrostarter, GND (-12 V) und die Vorwärmung. :contentReference[oaicite:5]{index=5}

Das Modell verfügt über die Schutzart IP44, die Isolationsklasse AC1,0 kV / 1 min 1 mA und ist für den Betrieb bei Temperaturen von -50 °C bis +45 °C bei einer Luftfeuchtigkeit von bis zu 50 % ausgelegt . Die Lagertemperatur liegt zwischen -30 °C und +70 °C. Das Gehäuse mit den Abmessungen 350 × 382 × 192 mm und einem Gewicht von 12 kg eignet sich für die stationäre Montage in Notstromversorgungssystemen. :contentReference[oaicite:6]{index=6}

Lieferumfang Könner & Söhnen KS ATS 16-4/100:

• Automatische Umschaltvorrichtung;
• Steuerkabel 10 m;
• Bedienungsanleitung.
